Пульт Tiras ВІП‑2 «Кристал‑3»

ВІП-2 забезпечує приймання інформації про стан ШС із ППКОП «Кристал-3», обробку отриманої інформації та індикацію стану ШС. Приймання інформації здійснюється по парі проводів струмовою петлею 20 мА.

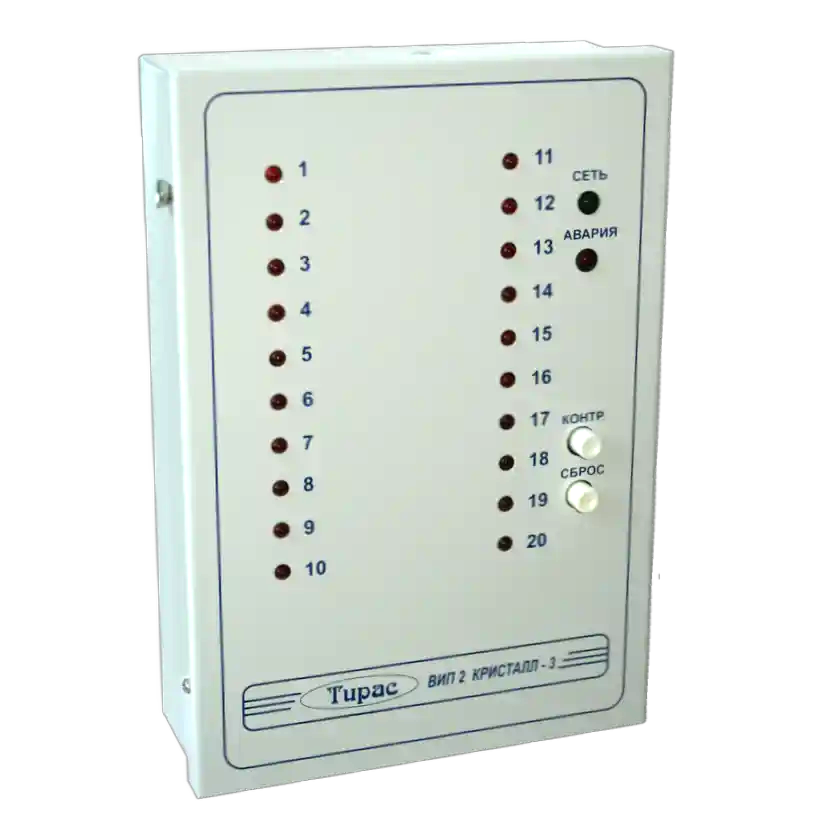

Tiras ВИП‑2
Працює у двох режимах:
  • Режим 1 — дублювання поточного стану шлейфів.
  • Режим 2 — дублювання стану з пам’яттю подій.
Комплектність
  • Пульт ВІП‑2 «Кристал‑3»
  • Паспорт виробу
  • Запобіжник ВП1‑1‑0,5А (ЗІП)
Призначення виробу
  • ВІП‑2 призначений для дублювання повідомлень про поточний стан ШС ППКОП (режим 1) або дублювання повідомлень про стан ШС ППКОП з пам'яттю (режим 2).
  • Умови експлуатації:
    • Нормальна робота в діапазоні температур від –10 до +50 °C та відносній вологості до 95% при +30 °C.
    • Стійкість до вібрації з частотою до 25 Гц і амплітудою до 0,1 мм.
    • Витримує транспортування при температурі –10…+50 °C та вологості 95% ±3% при +35 °C.
  • Функціональні можливості:
    • Приймання інформації про стан 20 ШС від ППКОП.
    • Видача звукового сигналу та ввімкнення світлодіода при «тривозі».
    • Контроль індикаторів і сигналу при натисканні кнопки «Контроль».
    • Перехід у режим «Норма» при натисканні кнопки «Сброс» (режим 2).
    • Перехід у режим «Аварія» при несправності ППКОП або лінії зв’язку.
    • Перехід у режим «Норма» при відсутності «тривожних» ШС (режим 1).
Технічні характеристики
  • ВІП‑2 виконаний у вигляді незалежного блоку, який встановлюється в закритому приміщенні та працює разом із ППКОП.
  • Передача інформації від ППКОП до ВІП‑2 здійснюється по парі проводів у вигляді циклічної послідовності імпульсів з імпульсом синфазування на початку кожного циклу.
  • Інформація передається по струмовій петлі 20 мА.
  • Довжина лінії зв’язку — не менше 500 м при загальному опорі не більше 500 Ом.
  • Живлення: від мережі змінного струму 220 В або резервного джерела (акумулятора) 12 В ±10 %.
  • Споживана потужність: не більше 15 Вт.
  • Завадозахищеність: від короткочасних несправностей лінії зв’язку на ділянці «ППКОП – ВІП‑2» не більше 0,5 с.
  • Габаритні розміри: 180 × 255 × 65 мм.
  • Маса: не більше 3,2 кг.

Особливості

ВІП-2 має конструкцію настінного типу та виконаний у металевому корпусі, що складається з основи та дверей. Основа має отвори для кріплення пристрою на стіні.
Захисне заземлення підключається до клеми «Земля».
