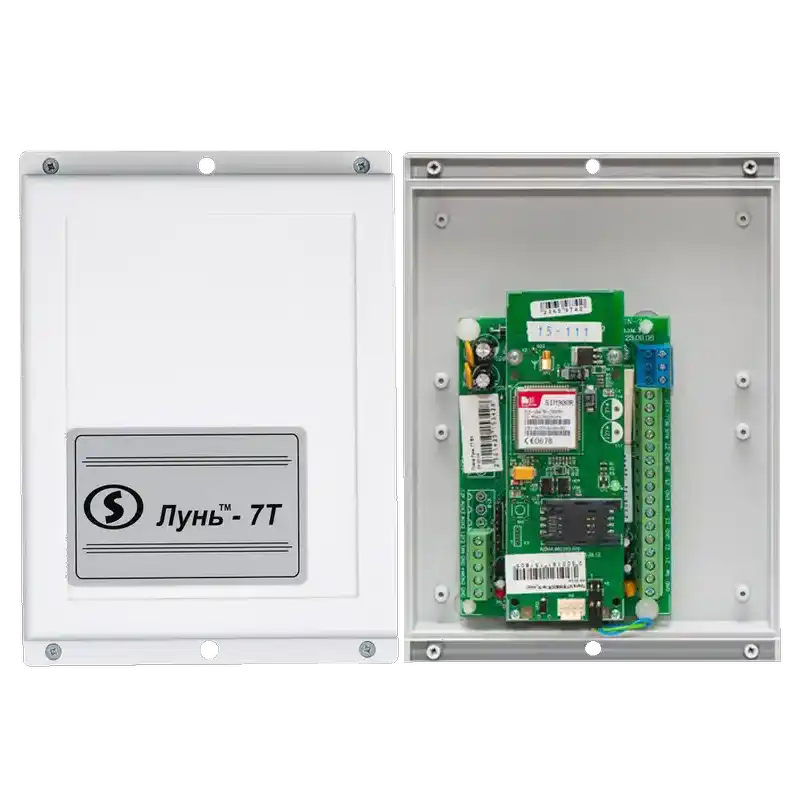

Охоронний прилад Лунь-7Т

Прилад «Лунь-7Т» призначений для контролю стану 8 дротових шлейфів сигналізації (охоронних, пожежних або тривожних), керування світловими та звуковими сповіщувачами, а також для оперативного передавання сповіщень на пульт централізованого спостереження (ПЦС) «Орлан» або в автономному режимі.

Охоронний прилад Лунь-7Т
Виробник
Охорона та Безпека
Канали зв'язку
GSM (GPRS / Voice)
Кількість SIM-карт
2 (основна та резервна)
Встановлення/зняття з охорони
Лінд-9» / «Лінд-9М, Лінд-7, Лінд-EM

Особливості

  • Контроль ліній та живлення: Автоматично тестує наявність напруги мережі 220 В, стан акумулятора (заряд/розряд/відсутність) та справність ліній зв'язку з клавіатурами.
  • Гнучке конфігурування: Шлейфи можна налаштовувати під різні типи датчиків (затримка на вхід/вихід, пожежні з верифікацією перезапиту, прохідні, цілодобові).
  • Інтерфейс «Monalisa»: Фірмовий тридротовий інтерфейс зв'язку для підключення додаткових пристроїв індикації та керування на відстані до 150 метрів.
  • Масштабованість системи: Прилад підтримує підключення до 29–30 додаткових мережевих приладів «Лунь-7Н», що дозволяє збільшити загальну кількість шлейфів у системі до 248.
  • Конфігурування: Налаштування робочих параметрів приладу здійснюється за допомогою персонального комп'ютера через спеціальний кабель-програматор та ПЗ «Конфігуратор».

Технічні характеристики

Кількість власних шлейфів 8 дротових зон (охоронні, пожежні, 24-годинні, тривожні)
Опір кінцевого резистора шлейфу 4,7 кОм ± 5%
Основне живлення Мережа змінного струму 220 В (+10% / -15%), частота 50 Гц
Резервне живлення Герметичний свинцево-кислотний акумулятор 12 В, ємністю 7 А·год (купується окремо)
Струм споживання (без дод. пристроїв) Не більше 120 мА
Канали зв'язку GSM (GPRS / Voice)
Кількість SIM-карт 2 (основна та резервна)
Виходи «відкритий колектор» 3 керовані виходи (для сирени, виносного світлодіода, скидання живлення пожежних датчиків тощо)
Максимальний струм комутації виходів До 500 мА на кожен вихід
Струм навантаження виходу «12V» До 450 мА (для живлення сповіщувачів)
Робочий температурний діапазон Від –10 °C до +55 °C

Сумісне обладнання керування

    Для встановлення/зняття з охорони та відображення стану зон використовуються:
  • «Лінд-9» / «Лінд-9М» — рідкокристалічні чи світлодіодні клавіатури керування.
  • «Лінд-7» — зчитувач електронних ключів Touch Memory (iButton).
  • «Лінд-EM» — зчитувач безконтактних карток / брелоків формату EM-Marine.
