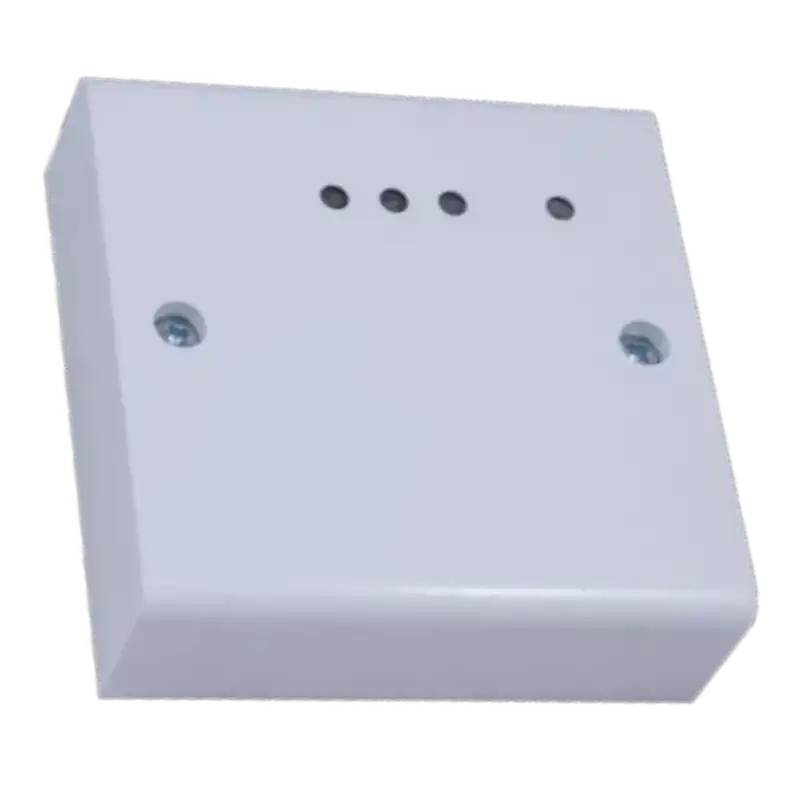

ITV DL‑T900 транскодер‑комунікатор
TV DL‑T900 призначений для інтеграції охоронних систем із пультами централізованого спостереження. Прилад підтримує протоколи Atlas‑6 та ContactID, працює через GSM/GPRS/Ethernet канали зв’язку та забезпечує надійну передачу подій тривоги, постановки/зняття охорони та технічних повідомлень.
Виробник
компанія ITV
Сфери застосування
- Професійні охоронні системи.
- Пульти централізованого спостереження.
- Інтеграція з ППК серії Atlas‑6 та іншими приладами, що працюють у ContactID.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Живлення | 12 В DC, споживання до 0,1 А (короткочасно до 0,8 А) |
| Резерв | Підтримка акумулятора, контроль живлення через PSU |
| Входи | 2 (Z1, Z2) з кінцевими резисторами 2 кОм / 4,7 кОм |
| Виходи | 2 (OUT1, OUT2, відкритий колектор, до 60 мА) |
| Інтерфейси | RS‑485 (модулі та клавіатура), USB (налаштування), GSM‑модем (2 SIM) |
| Антена | SMA‑роз’єм, можливість зовнішньої GSM‑антени |
| Габарити | Блок 86,5×86,5×27,25 мм; клавіатура 100×150×25 мм |
| Маса | 0,125 кг |
| Умови роботи | +10…+35 °C, вологість до 75 % при +30 °C |
| Протоколи | Atlas‑6, ContactID |
| Канали зв’язку | GSM, GPRS, Ethernet |
Функціональні можливості
- Передача подій у протоколах Atlas‑6 та ContactID
- Канали зв’язку: GSM, GPRS, Ethernet
- Світлодіодна індикація: Power, Trouble, Ack, Net
- Підтримка зовнішніх модулів:
- M8588K (клавіатура)
- МС8108 (лінії зв’язку)
- МШР (радіоканал)
- МС8204/8216 (релейні/транзисторні виходи)
- MRK8601 (Ethernet)
- MRK8701 (GSM/GPRS)
Особливості
- Два входи та два виходи (відкритий колектор)
- Вбудований GSM‑модем із двома SIM‑слотами
- RS‑485 інтерфейс для підключення модулів та клавіатури
- USB‑порт для налаштування та сервісного доступу
- Можливість підключення зовнішньої GSM‑антени
- Компактні габарити та легка інтеграція у систему
Встановлення
- Монтаж виконувати при вимкненому живленні
- Встановлення здійснюється у телекомунікаційні шафи або на робочі місця операторів
- Підключення до системи через LAN‑порт або GSM‑модем
- Налаштування здійснюється через USB‑порт, веб‑інтерфейс або спеціалізоване ПЗ
- RS‑485 використовується для підключення клавіатури та зовнішніх модулів
- При монтажі на металеву поверхню рекомендується використання зовнішньої GSM‑антени
- Максимальний струм на виходах не повинен перевищувати 50–60 мА
- Роботи повинні виконуватися спеціалістами з групою з техніки безпеки не нижче III
