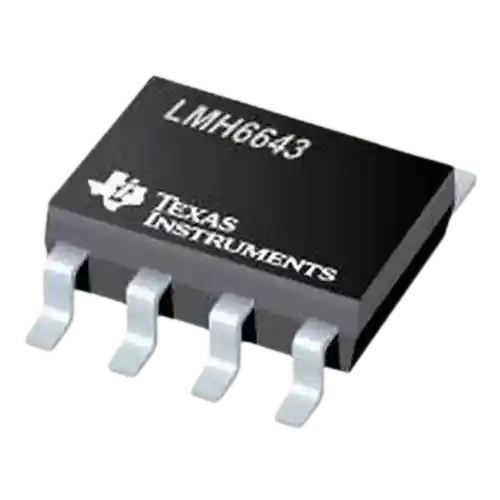

Операційний підсилювач LMH6643MA/NOPB
LMH6643MA/NOPB — це високошвидкісний операційний підсилювач від компанії Texas Instruments, призначений для роботи у високочастотних аналогових схемах. Завдяки низькому рівню шуму та високій швидкодії він ідеально підходить для застосувань у системах обробки сигналів, вимірювальній техніці та телекомунікаціях.
Призначення
- Підсилення аналогових сигналів у високочастотних схемах.
- Використання у вимірювальних приладах, осцилографах, генераторах сигналів.
- Застосування у системах зв’язку та телекомунікацій.
- >Використання у промисловій та науковій апаратурі.
Технічні характеристики
| −3 дБ смуга пропускання (AV = +1) | 130 МГц |
| Діапазон живлення | 2.7 В … 12.8 В |
| Швидкість наростання (AV = −1) | 130 В/мкс |
| Струм споживання (без навантаження) | 2.7 мА/канал |
| Струм короткого замикання на виході | +115 … 145 мА |
| Лінійний вихідний струм | ±75 мА |
| Вхідна синфазна напруга | 0.5 В нижче V−, 1 В від V+ |
| Амплітуда вихідної напруги | 40 мВ від шин живлення |
| Напруга шуму на вході (100 кГц) | 17 нВ/√Гц |
| Струм шуму на вході (100 кГц) | 0.9 пА/√Гц |
| THD (5 МГц, RL = 2 кΩ, VO = 2 Vpp, AV = +2) | −62 дБс |
| Час встановлення | 68 нс |
| Час відновлення після перевантаження | 100 нс |
| Захист від короткого замикання | Так |
| Відсутність фазового зсуву при перевищенні CMVR | Так |
| Робоча температура | −40 … +85 °C |
| Корпус | SOIC‑8 |
| Виробник | Texas Instruments |
Переваги
Сімейство LMH664X — це справжні однополярні операційні підсилювачі з зворотним зв’язком по напрузі, які забезпечують високу швидкодію (130 МГц), низькі спотворення (−62 дБс) та винятково високий вихідний струм (приблизно 75 мА) при низькій вартості та зменшеному енергоспоживанні у порівнянні з аналогічними пристроями.
Діапазон вхідної синфазної напруги розширюється до 0.5 В нижче V− та 1 В від V+. Вихідна напруга може наближатися до 40 мВ від шин живлення, що забезпечує широкий динамічний діапазон, особливо корисний у низьковольтних застосуваннях. Вихідний каскад здатний забезпечити приблизно 75 мА для роботи з великими навантаженнями. Висока швидкість наростання (130 В/мкс) дозволяє підтримувати великі амплітуди сигналу навіть на високих частотах, забезпечуючи виняткову повну смугу пропускання 40 МГц при живленні 3 В.
Пристрій має стабільну частотну характеристику (плоскість посилення 0.1 дБ до 12 МГц при навантаженні 150 Ω та AV = +2) з мінімальним підйомом (типово до 2 дБ) для будь-якого коефіцієнта підсилення та навантаження. Швидкий час встановлення (68 нс) та низькі спотворення роблять його придатним для застосувань як буфер АЦП, у високочастотних фільтрах та інших аналогових схемах.
Сімейство LMH664X також забезпечує професійну якість відео з низькими параметрами DG (0.01%) та DP (0.01°). Диференційні характеристики добре зберігаються навіть при великих навантаженнях (150 Ω). Лінійка доступна у варіантах: LMH6642 (одноканальний), LMH6643 (двоканальний) та LMH6644 (чотириканальний).
