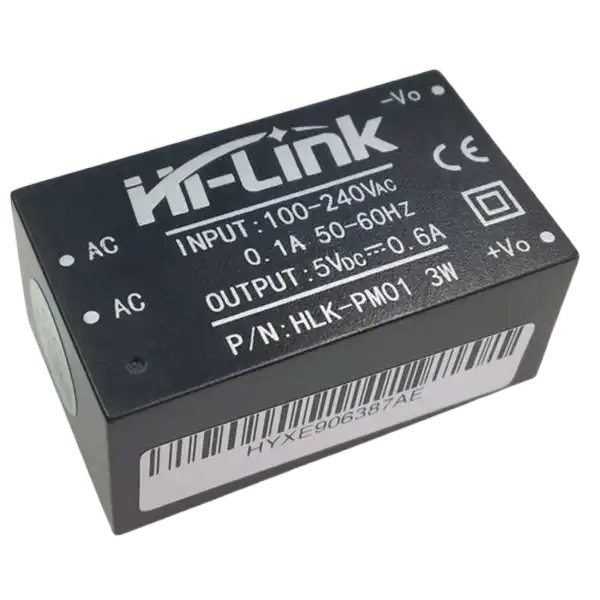

Компактні в герметичному корпусі AC/DC перетворювачі HLK-PM03/PM01/PM09/PM12/PM15/PM24 використовуються як блоки живлення для електроніки з низьким споживанням струму, з робочою напругою від 3.3 до 24 В. Перетворювачі мають штирьові контакти для монтажу на друкованій платі із вбудованим захистом від короткого замикання на виході.
МОДЕЛЬНИЙ РЯД
МОДЕЛЬ
ВИХІДНА НАПРУГА
ВИХІДНИЙ СТРУМ
РОЗМІР
ВИХІДНА ПОТУЖНІСТЬ
ЗОБРАЖЕННЯ
HLK−PM03
3.3 V
1000 мА
HLK−PM01
5 V
600 мА
HLK−PM09
9 V
330 мА
HLK−PM12
12 V
250 мА
HLK−PM15
15 V
200 мА
HLK−PM24
24 V
125 мА
34*20*15 mm
3 Вт
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Блоки живлення у такому виконанні є на різну вихідну постійну напругу: 3.3, 5, 9, 12 та 24 В.
Висока надійність, довговічність конструкції, безперервний робочий час перевищує 100 000 годин.
- Вхідна напруга: 85-264VAC/70-350VDC
- Споживання без навантаження: 0.1 Вт
- Захист від перевищення струму, КЗ: так
- Пульсації вихідної напруги: 70 мВ
- Корпус: пластик (відповідає UL94V-0)
- Стійкість ізоляції: 3000VAC
- Стандарти безпеки: UL1012, EN60950, UL60950
- Температура використання: -25°C~+60°C

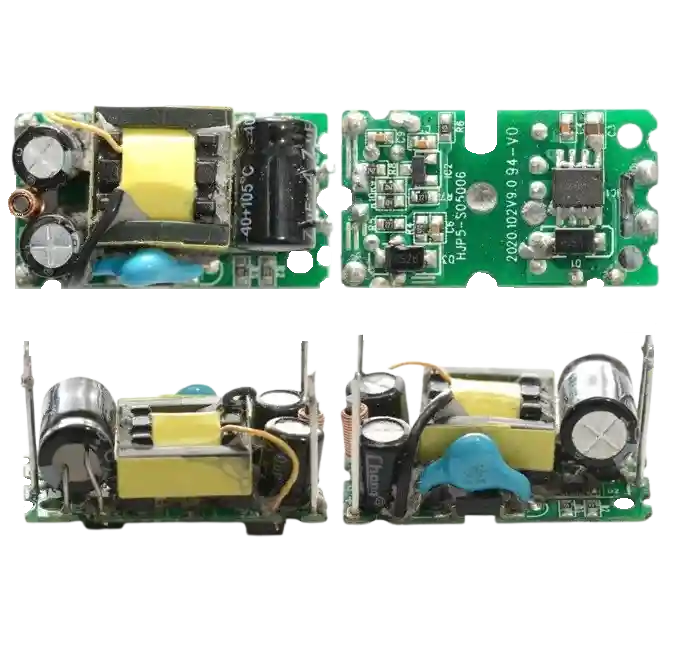

ВИД БЕЗ КОРПУСУ
Плата та елементи під пластиковим корпусом залиті компаундом.
УМОВИ ЕКСПЛУАТАЦІЇ
| УМОВИ | ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Робоча температура | -2...+60 | ℃ |
| Температура зберігання | -40...+80 | ℃ |
| Відносна вологість | 5...95 | % |
| Температурний режим | Пасивне охолодження | |
| Атмосферний тиск | 80...106 | Kpa |
| Висота над рівнем | ≤2000 | m |
| Вібрація | Коефіцієнт вібрації 10~500 Гц, 2G10 хв./1 цикл, 60 хв. кожна вздовж осей X, Y, Z |
ВХІДНІ ХАРАКТЕРИСТИКИ
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ | НОТАТКИ |
|---|---|---|---|
| Номінальна вхідна напруга | 100-240 | Vac | |
| Діапазон вхідної напруги | 85-265 | Vac | або 70-350 Vdc |
| Максимальний вхідний струм | ≤0.1 | A | |
| Вхідний пусковий струм | ≤10 | A | |
| Вхід низький старт | ≤50mS | mS | |
| Довгострокова надійність | MTBF≥100, 000 | h | |
| Зовнішній запобіжник | 1A/250V АС |
Примітка: Тестовано за кімнатної температури
Модуль живлення HLK-PM03
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 3.3±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 3.3±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥1100 | mA |
| Номінальний вихідний струм | 1000 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥72 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥72 | % |
| Вихідні пульсації та шум (mVp-p) |
≤100 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM01
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 5.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 5.0±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥700 | mA |
| Номінальний вихідний струм | 600 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥72 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥72 | % |
| Вихідні пульсації та шум (mVp-p) |
≤100 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM09
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 9.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 9.0±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥430 | mA |
| Номінальний вихідний струм | 330 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤120 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM12
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 12.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 12.0±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥350 | mA |
| Номінальний вихідний струм | 250 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤120 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM15
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 15±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 15±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥300 | mA |
| Номінальний вихідний струм | 200 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤150 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-130% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM24
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 24.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 24.0±0.1 | Vdc |
| Короткочасний максимальний вихідний струм | ≥220 | mA |
| Номінальний вихідний струм | 125 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤150 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-130% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
ХАРАКТЕРИСТИКИ ВХІДНОЇ НАПРУГИ ТА НАВАНТАЖЕННЯ
ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРИ ТА НАВАНТАЖЕННЯ
РЕКОМЕНДУЄМА СХЕМА ПІДКЛЮЧЕННЯ
ВХІДНИЙ ЛАНЦЮГ
| РЕКОМЕНДОВАНИЙ ЕЛЕКТРОННИЙ КОМПОНЕНТ | ЗАСТОСУВАННЯ | НОМІНАЛ, ЩО РЕКОМЕНДУЄТЬСЯ |
|---|---|---|
| F1 / Запобіжник | Захист від пошкодження, коли модуль працює з перевантаженням | Запобіжник 5х20 1A/250Vac |
| MOV1 / Варистор | Захист від перенапруги | 10D561K |
| C1 / Захисна ємність | Фільтрування, захист (сертифікація ЕМС) | 0.1uF/275Vac |
| L1 / Синфазна індуктивність | Фільтрація електромагнітних перешкод | Значення: 10-30 мГн Випробувальна частота: 1 кГц / 0,3 В Сила струму: 100-500 мА |
Примітки:
Запобіжник та варистор є основними захисними ланцюгами (мають бути підключені).
Якщо вам необхідно пройти автентифікацію/сертифікацію, безпечна ємність та синфазна індуктивність
не можуть бути виключені.
ВИХІДНИЙ ЛАНЦЮГ
| РЕКОМЕНДОВАНИЙ ЕЛЕКТРОННИЙ КОМПОНЕНТ | ЗАСТОСУВАННЯ | НОМІНАЛ, ЩО РЕКОМЕНДУЄТЬСЯ |
|---|---|---|
| C2 / фільтруючий конденсатор | Пульсації на виході в межах 30 мВ після додавання цього конденсатора | Алюмінієві електролітичні конденсатори, ємністю 100-220 мкф. |
| RL | Навантаження |
РОЗМІРИ ТА ВАГА
- Довжина, ширина, висота та похибка кроку Pin ± 8%
- Похибка довжини Pin ± 1 мм
- Похибка діаметра Pin +-0,2 мм
