 WLS907 дверний/віконний  бездротовий датчик

Інструкції з Інсталяції

Зняття кришки.

Щоб зняти кришку універсального трансмітера WLS907, вставте маленьку викрутку в паз на корпусі датчика. Натисніть на язичок, щоб зняти кришку. Встановіть батареї. Будьте обережні, встановлюючи батареї. Дотримуйтесь вказівки нижче:

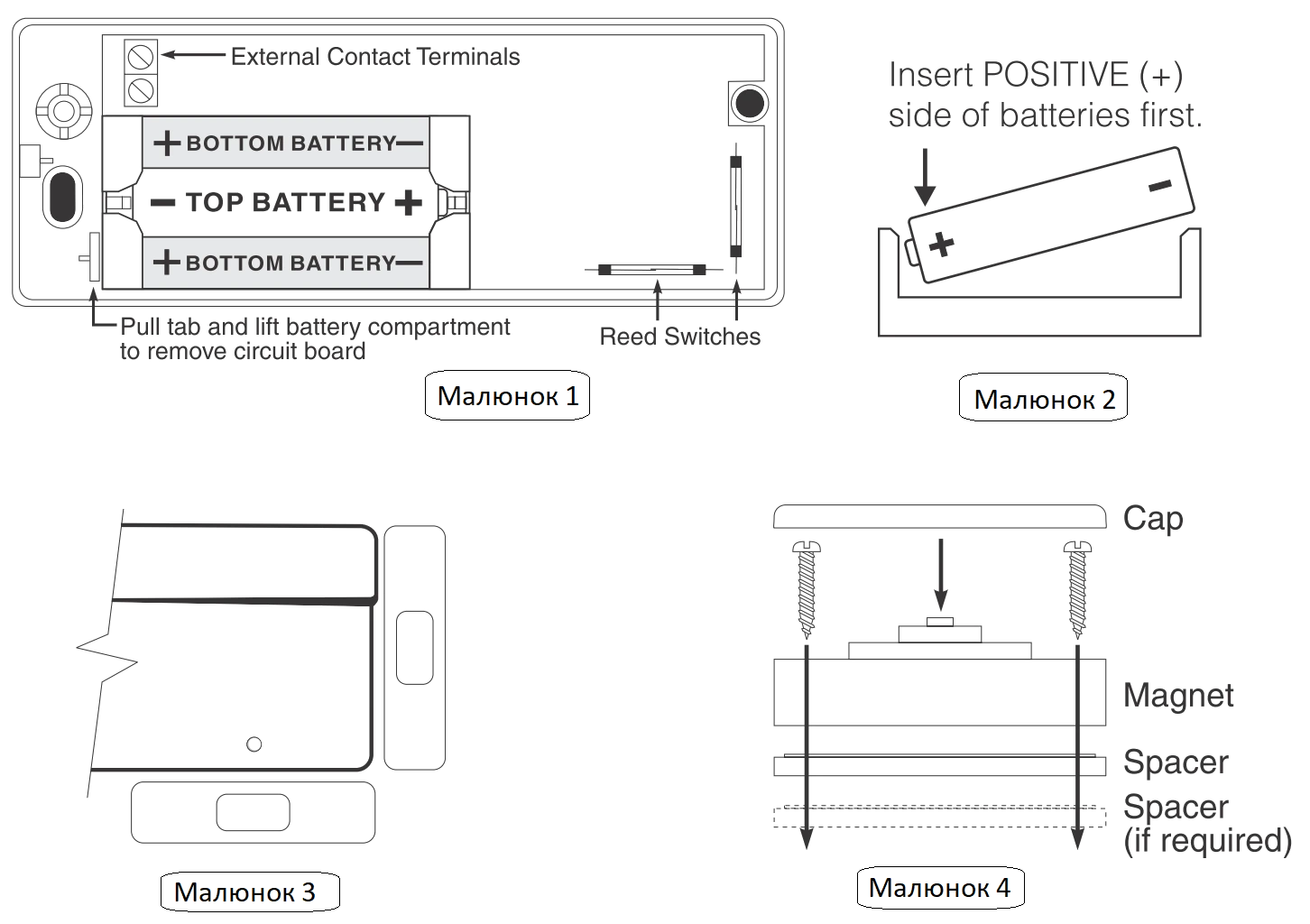

  1. Дотримуйтеся правильної полярності (див. Малюнок 1).
  2. Спочатку встановіть плюсову (+) сторону батарей (див. Малюнок 2).

Використовуйте лише лужні батареї Eveready Alkaline Energizer. Замінюйте лише розряджені батареї на свіжі. Завжди замінюйте всі три батареї одночасно.


Встановлення передавача.

Знайдіть місце, де буде встановлено передавач. Виконайте перевірку розміщення датчика, щоб переконатися в цьому вибране місце знаходиться в зоні дії бездротового зв’язку приймача (див. Посібник із встановлення приймача для інструкції).
Визначте місце розташування магніту. Щоб активувати геркон, магніт має збігатися з кінцем передавача OR крапкою на магніті на одну лінію з крапкою на краю передовача (див. Мал. 3).

Знаття друкованої плати.

Перед встановленням пристрою зніміть друковану плату. Потягніть за язичок, розташований поруч із батарейним відсіком. Акуратно підніміть друкована плата з пластику.
ПРИМІТКА. Не торкайтеся котушок на друкованій платі, оскільки це може пошкодити пристрій.


Монтаж передавача та магніту

Встановіть задню панель передавача за допомогою гвинтів, що входять до комплекту, змініть друковану плату. Головка гвинта повинна бути нижче електронної плати, щоб не було замикання. Використовуйте лише гвинти із плоскою головкою. За потреби використовуйте настінні анкери. Обережно встановлюйте кришку, щоб не пошкодити антену. Встановіть магніт не далі, ніж на 1/4 дюйма від передавача. Використовуйте прокладки (див. Мал. 4). Коли пристрій та магніт встановлені, відкрийте та закрийте вікно/двері, щоб жодна з частин не заважала цьому руху. Для кожного передавача можна використовувати лише один магніт. Метал блокує/відбиває бездротовий сигнал. НЕ встановлюйте WLS907 або будь-який інший бездротовий компонент на великі металеві предмети (наприклад, металеві двері, металеві жалюзі) або поблизу. Знайдіть місце неподалік, яке забезпечує хороший тест. Для використання зовнішнього контакту замість вбудованого геркона, підключіть до клем дротовий датчик. Намагайтеся уникати встановлення бездротового приймача в підвалі або поблизу великих металевих поверхонь (наприклад, металевих повітроводів), оскільки це може зменшити радіус дії.

Використання зовнішніх контактів

Зовнішні контактні клеми можна використовувати для підключення зовнішніх контактів або інших перемикачів/пристроїв до універсального пристрою передавач. Встановіть додатковий пристрій відповідно до інструкцій виробника. Підключіть пристрій до контактних клем WLS907. Вхід контролю нормально закритий. Дроти, що підключають зовнішній пристрій до вхідних клем, можуть бути будь-якої довжини за умови, що опір провід не перевищує 100 Ом. Можна використовувати лише один контакт. Якщо використовується зовнішній контакт, не встановлюйте магніт.

Тамперний перемикач

На платі WLS907 є тампер. Зняття кришки WLS907 спричинить тампер зони. Побачити у посібнику зі встановлення панелі, щоб отримати додаткову інформацію про проблеми.

ПОПЕРЕДЖЕННЯ. Будь ласка, зверніться до посібника зі встановлення системи, щоб отримати інформацію про обмеження щодо використання та функціонування продукту та інформацію про обмеження відповідальності виробника.
