Модуль заряду для li-ion акумуляторів з DC-DC підвищуючим-перетворювачем (TP4056 / J5019)

Опис

Модуль заряду Li-Ion АКБ c підвищує DC/DC перетворювачем конструктивно виконаний на одній друкованій платі для полегшення встановлення їх у різні пристрої. Модуль схемотехнічно складається з 2-х частин, схема зарядки Li-Ion акумулятора, виконана на мікросхемі TP4056 (TC4056) та імпульсна схема підвищення напруги на перетворювачі MT3608. Цей модуль видає струм заряду до 1 А. Модуль заряджатиме більшість типів однобанкових (3.7 В) LiPo/Li-Ion акумуляторів від джерела живлення від 4,5 В до 8 В. На платі присутні два світлодіоди для індикації процесу зарядки. Крім можливостей зарядки акумулятора цей модуль також включає регульований підвищує перетворювач, який здатний підвищувати напругу підключеної батареї з 4,3 до 27 В з максимальним струмом живлення 2 А . Подати напругу на пристрій можна двома способами: через роз'єм micro USB або шляхом паяння проводів, минаючи роз'єм. Вихідна напруга за замовчуванням встановлена 9 В. Розмір модуля 34x24x5 мм.

Технічні характеристики

 Контролер заряду:

• Вхідна напруга від 4,5 В до 8 В
• Максимальний струм заряду 1А
• Струм заряду: до 1А (налаштовується шляхом заміни резистора на другій нозі МС, за замовчуванням 1A)
• Індикація процесу заряджання – червоний світлодіод
• Індикація закінчення зарядки – зелений (синій) світлодіод

 Перетворювач напруги:

• Вихідна напруга від 4,3 В до 27 В
• Максимальний вхідний струм 2 А
• Вхідна напруга від 2 В до 24 В (увага модуль не оснащений контролером захисту Li-Ion акумулятора)
• Вихідна напруга налаштовується за допомогою підстроювального резистора на платі
• Внутрішній 4A ключ
• Максимальний струм на виході - 5В 1.4A, 9В 0.8A, 12В 0.6A
• Струм холостого ходу 0,5 мА
• ККД до 97%
• Розмір модуля 34x24x5 мм

Таблиця зміни струму заряду

Резистор для заміни струму заряду відзначений червоним колом!
R - кОм	mA
10	130
5	250
4	300
3	400
2	580
1.66	690
1.5	780
1.33	900
1.2	1000

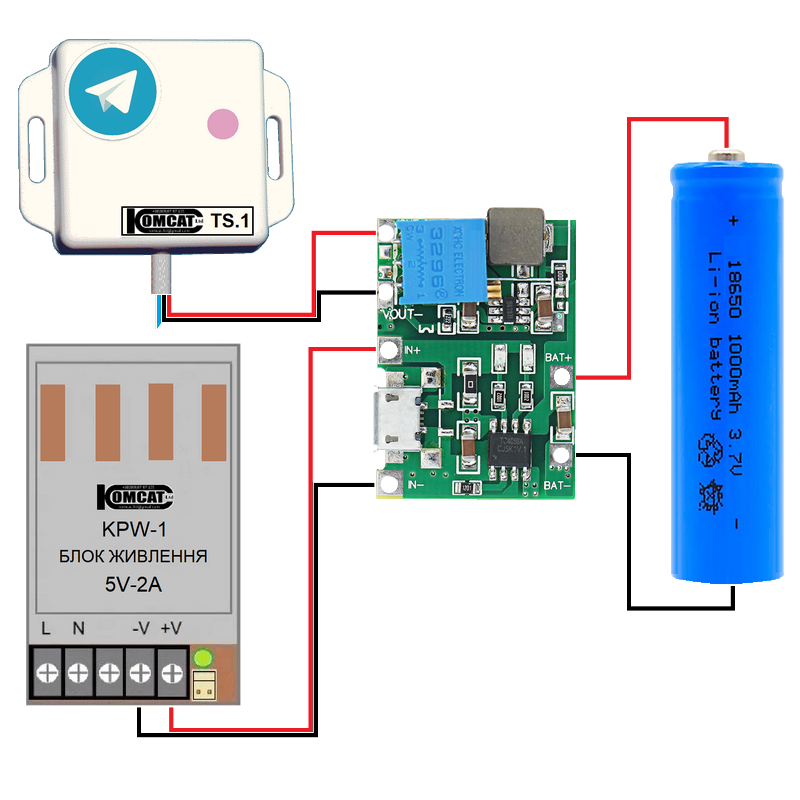

   Схема підключення
