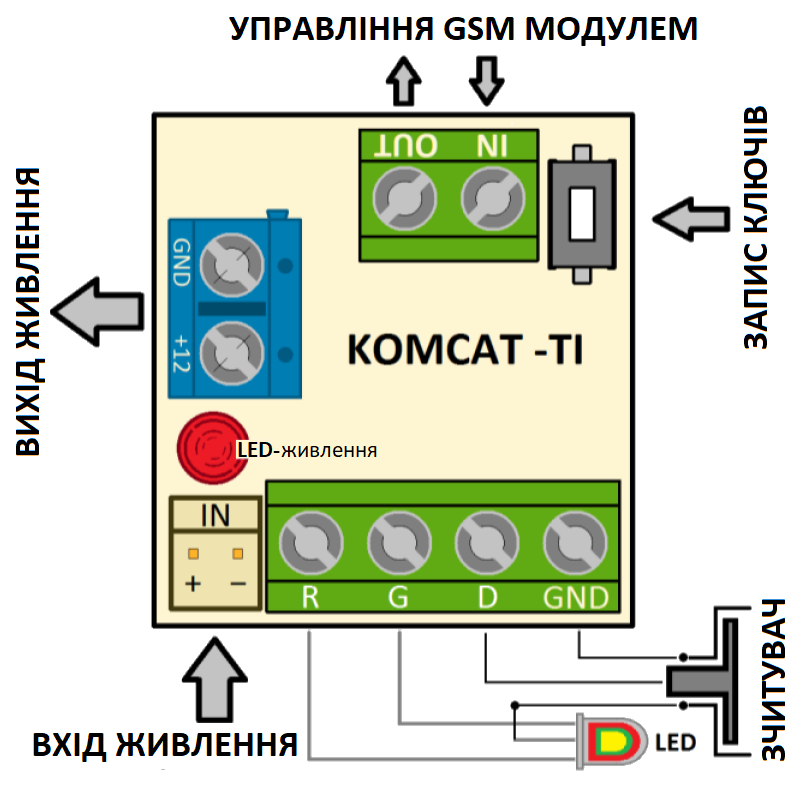

KOMCAT-TI забезпечує керування GSM сигналізацією ключами, брелоками або картами. Зчитувач підключений до модуля KOMCAT-TI крім управління, забезпечує індикацію стану охоронного приладу.
ХАРАКТЕРИСТИКИ
- Ключі iButton або RFID
- Кількість ключів 15 шт.
- Живлення 7-16VDC
- Струм споживання 10мА
- Керівні рівні від 3V до 5V
- Триколірна індикація
- Додатковий вихід живлення
- OUT ключ упізнаний – імпульс «0»
- IN вхід керування – активний «0»
- Кнопка видалення/запису ключів
- Індикатор наявності живлення
- Розміри 28х32х15 мм.
ЗАПИС КЛЮЧІВ
При натисканні кнопки «ЗАПИС КЛЮЧІВ», червоний світлодіод на зчитувачі замерехтить що означає всі ключі видалені. Підносимо до зчитувачу ключ для запису. Світлодіод на зчитувачі блимне, це означає ключ записаний. Отже, можна записати 15 ключів. Після запису ключів модуль автоматично перейде в робочий стан, з включенням зеленого світлодіод.
АЛГОРИТМ РОБОТИ
Зареєстрований ключ упізнаний, з'явиться "мінус" тривалістю 1сек. на виході "OUT" котрий змінить стана GSM контролера. Якщо GSM контролер змінить стан після команди від користувача, вхід IN відстежить зміну рівня. Світлодіод зчитувача змінить колір.
Індикація стану:
‣ Зелений - без охорони
‣ Червоний - під охороною
УВАГА!!!!
Стережіться попадання напруги понад 5 вольт на керуючі контакти та входи світлодіода зчитувача.
