GSM модуль SIM800L

Модуль GSM, GPRS на чіпі SIM800L - це мініатюрний GSM-модем, який можна використовувати в різних проектах, таких як охорона дачі або будинку, сигналізація в машині та багато іншого. Даний модуль, по функціоналу не чим не поступається звичайному мобільному телефону і за його допомогою можна, відправляти SMS повідомлення, здійснювати або приймати телефонні дзвінки, підключатися до Інтернету через GPRS, TCP/IP та багато іншого. А також модуль підтримує чотиридіапазонну мережу GSM/GPRS.

Технічні характеристики

Напруга живлення: 3.7 В ~ 4.4 В
Струм режиму очікування: 0,7 мА
Піковий струм: 2 А
Швидкість UART: 1200 – 115200 бод
Формат SIM картки: microSIM
Робочий діапазон: EGSM900, DCS1800, GSM850, PCS1900
Потужність передачі DCS1800, PCS1900: 1 Вт
Потужність передачі GSM850, EGSM900: 2 Вт
Режим мережі: 2G
Габарити: 25 мм х 24 мм х 4 мм

$sim800l$

Загальні відомості

В основі модуля лежить чіп SIM800L від SimCom. Робоча напруга чіпа становить від 3.4 В до 4.4 В, що робить його ідеальним для прямого живлення від літієвої батареї.
Контакти чіпа SIM800L виведені з обох боків модуля. Включаючи контакти необхідні для зв'язку з мікроконтролером інтерфейс UART, підтримувана швидкість від 1200 біт/с до 115 200 біт/с з автоматичним визначенням швидкості. Для підключення до мережі, потрібна зовнішня антена, яка йде в комплекті з модулем. Також, на платі є роз'єм U.FL, якщо необхідно підключити виносну антену.

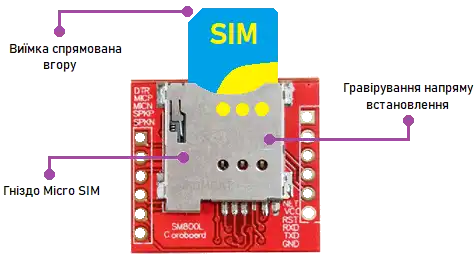

На задній панелі розташоване гніздо для встановлення SIM-картки (підійде будь-яка SIM-картка, головне щоб була активована). Встановлювати SIM картку необхідно контактами до чіпа SIM800L, а ключ повинен розташовуватися зверху.

$sim$

Світлодіодні індикатори стану
У правому верхньому куті модуля SIM800L знаходиться світлодіод, який показує стан стільникової мережі:

Блимає раз на 1 с — Модуль працює, але ще не підключився до мережі.
Блимає один раз на 2 с — Запитуване з'єднання для передачі даних GPRS активно.
Блимає раз на 3 с — Модуль встановив зв'язок із стільниковою мережею і може надсилати/отримувати голосові та SMS-повідомлення.

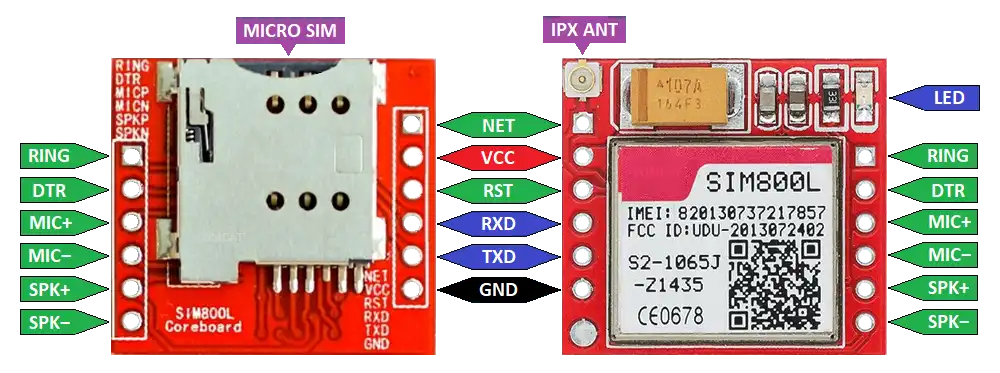

Розпинування GSM-модуля SIM800L
На модулі SIM800L розташовано 12 контактів, які необхідні для зв'язку з мікроконтролером та підключення динаміка та мікрофона.
З'єднання такі:

NET — Вивід для припаювання спіральної антени.
VCC — Живлення модуля, від 3.4 до 4.4 вольт.
RST (Reset) — Вивід скидання модуля.
RxD (Receiver) — Вивід послідовного зв'язку.
TxD (Transmitter) — Вивід послідовного зв'язку.
GND — Вивід заземлення повинен бути підключений до виведення GND на Arduino.
RING — Вивід індикатора дзвінка.
DTR — Вивід активації/деактивації режиму сну.
MIC ± — Мікрофонний вивід.
SPK ± — Вивід динаміка.

$800pin$

Живлення для модуля SIM800L

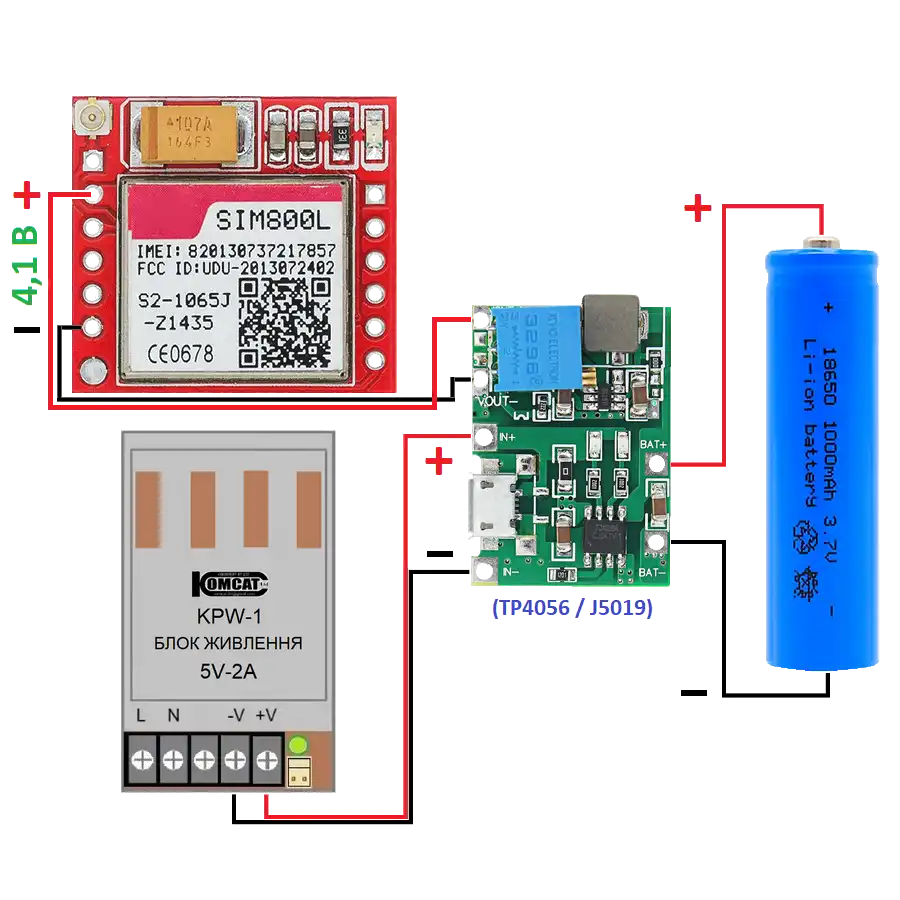

Для стабільної роботи модуля SIM800L необхідно джерело живлення з вихідною напругою від 3,4 до 4,4 В (в ідеалі 4,1 В) з максимальним робочим струмом 2А. Як джерело живлення можна використовувати Li-ion акумулятор (1200mAh і вище) або стабілізатор TP4056.

$pw800$

Пам'ятайте, що підключення модуля до 5 В, призведе до його виходу з ладу, він так само не працює і від 3.3 В. Для його роботи необхідне зовнішнє джерело живлення, Li-ion акумулятор або перетворювачі постійного струму на 3,7 В, 2A .

Узгодження логічних рівнів

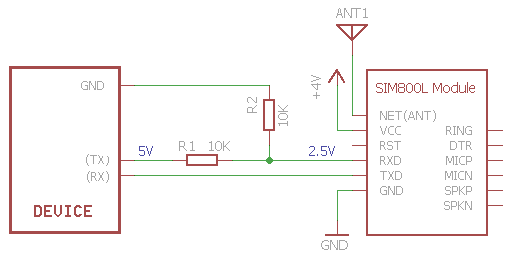

Потрібно узгодити логічні рівні пристроїв, що підключаються до SIM800L. Модуль має рівень логічної одиниці 2,8 вольт, коли більшість пристроїв працюють з рівнями 5 В. Для узгодження рівнів можна використовувати дільник напруги або перетворювач логічних рівнів. Якщо не виконати цю умову, SIM800L вийде з ладу.

$800tx$

Вибір антени

Для підключення до мережі модулю SIM800L потрібна зовнішня антена, тому вибір правильної антени дуже важливий.
Доступні два варіанти:

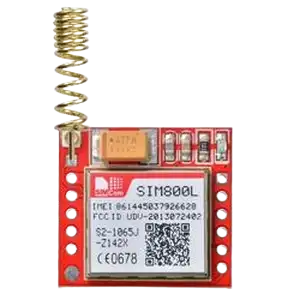

Перший — це спіральна антена, яка постачається разом із модулем і може бути припаяна безпосередньо до друкованої плати. Ця антена дуже корисна для проектів з обмеженим простором. Однак майте на увазі, що у вас можуть виникнути труднощі під час встановлення з’єднання, особливо якщо ваш проект знаходиться в приміщенні.

$800ant1$

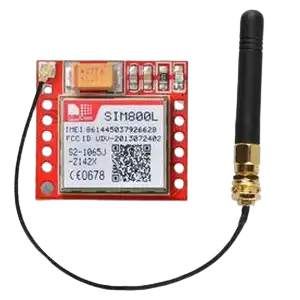

Іншим варіантом є GSM-антена 3dBi з адаптером U.FL – SMA, яку можна знайти в Інтернеті за невелики гроші. Цю антену можна вставити в роз’єм u.fl у верхньому лівому куті модуля. Цей тип антени забезпечує кращу продуктивність і навіть дозволяє розмістити ваш модуль у металевій коробці, якщо антена знаходиться зовні.

$800ant2$
