 SWAN QUAD ДАТЧИК РУХУ

SWAN QUAD пасивний інфрачервоний детектор руху, що ігнорує тварин до 25 кілограм.

Детектор SWAN QUAD, у якому використовується спеціально розроблена оптична лінза з унікальним 4-елементним PIR-сенсором та нова електроніка, оптимізована для зменшення хибних тривог, спричинених невеликими тваринами. SWAN QUAD забезпечує безпрецедентний рівень стійкості до видимого світла. Детектор пропонує винятковий рівень можливості виявлення та стійкості для кожної системи безпеки. SWAN QUAD укомплектований ширококутною лінзою c функцією несприйнятливості до тварин.

  • Технологія формування чотирьох зображень для тонкого аналізу розмірів об'єкта та відокремлення від сигналів зовнішнього середовища та тварин
  • Електроніка на інтегральних мікропроцесорах
  • Несприйнятливість до тварин вагою до 25 кг
  • Радіус виявлення 15 метрів при використанні
  • Ширококутної лінзи
  • Температурна компенсація
  • Компактний дизайн
  • Різноманітні налаштування кількості імпульсів
  • Налаштування чутливості
  • Несприйнятливість до навколишнього середовища
  • Висота встановлення в межах від 1,8м до 2,4м
  • Дистанційне керування світлодіодом
qwad

Вибір місця встановлення

Рекомендується встановлювати датчик у місці найвірогіднішого проникнення зловмисника дивись діаграму. Зчетверений сенсор добре виявляє рух поперек променів, чутливість при русі вздовж променів дещо гірше. SWAN QUAD найбільш ефективно працює у стабільному термодинамічному середовищі.

Уникайте встановлення детектора:

  • Лицьовою стороною до прямого сонячного світла
  • Лицьовою стороною до поверхонь із швидкою зміною температури
  • У місцях із значними повітряними потоками

Необхідний діаметр провідів:

Використовуйте дроти перерізом 0.22 мм2 або товщі. Використовуйте наступну таблицю для підбору перерізу кабелю залежно від відстані між детектором та контрольною панеллю.
Відстань, м 200 300 400 800
Діаметр кабелю, мм² 0.5 0.75 1.0 1.5
quadopen

Встановлення детектора

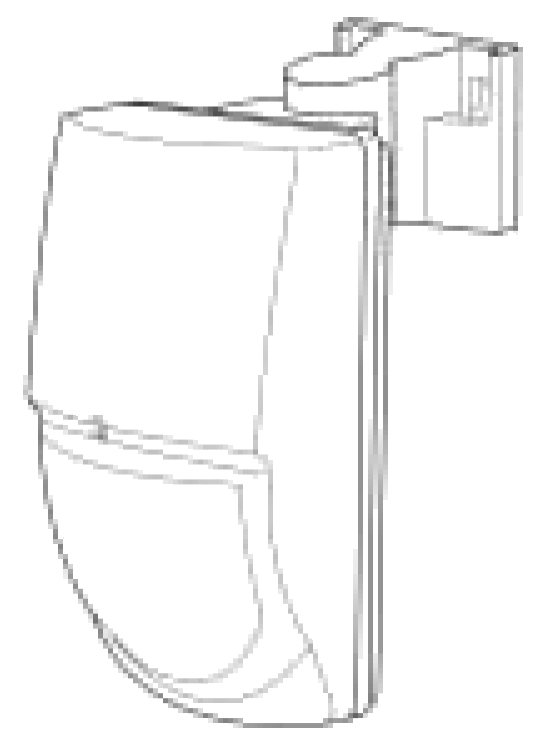

Детектор може бути встановлений як на рівній стіні, так і в кут. За потреби використовуйте кронштейн дивіться малюнок.

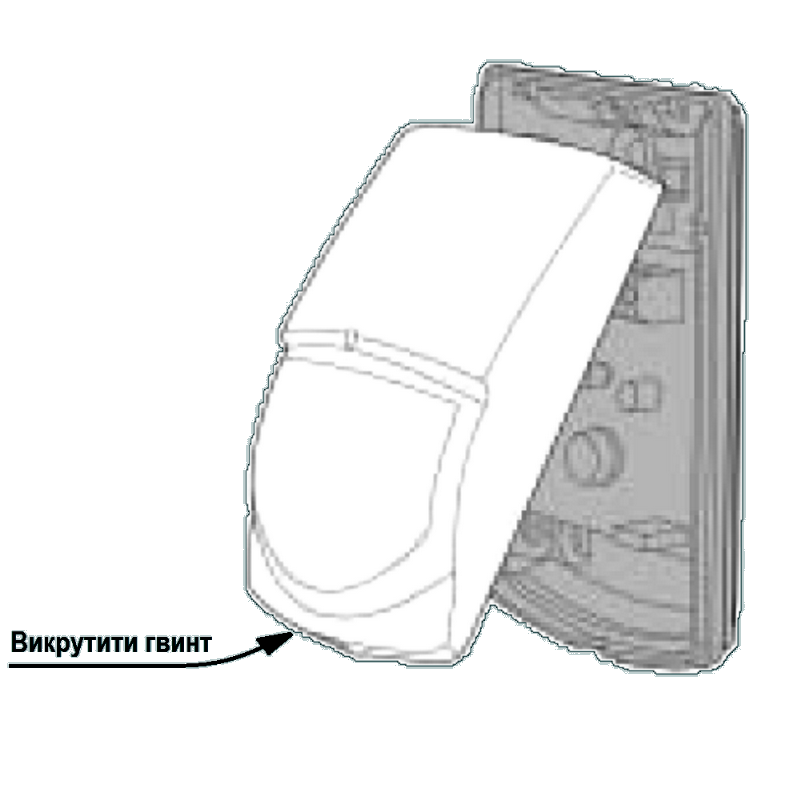

  1. Зніміть передню кришку, для чого відкрутіть кріплення внизу і акуратно потягніть за кришку.
  2. Вийміть друковану плату (відкрутіть кріплення).
  3. Виламайте отвори в задній кришці відповідно до вибраного варіанта встановлення детектора.
  1. А – Отвори для кабелю
  2. В – Для кріплення на стіну
  3. С – Для кріплення в кут
  4. D – Для встановлення кронштейна
  1. Круглі та прямокутні мітки в задній кришці – отвори для підведення кабелю, що видавлюються. Ви можете скористатися невикористаними отворами під кріплення для введення кабелю. (Наприклад, через внутрішню порожнину кронштейна)
  2. Встановіть детектор на стіну, стелю чи у кут.
  3. Вставте друковану плату на місце, затягніть гвинт. Підключіть дроти до контактної колодки.
  4. Поставте на місце передню кришку, поєднавши верхні виступи з пазами задньої кришки, затягніть шуруп.

quaddril

Підключення детектора

1 2 3 4 5 6 7 8
-12V  +12V EOL TAMPER EOL RELAY

Клема 1 - маркована "-" (Мінус). Підключення мінусу контрольної панелі.
Клема 2 - маркована "+" (Плюс).Підключення плюса (8,2 … 16 В постійного струму) контрольної панелі.
Клеми 4 і 5 - марковані "TAMP" (Тампер). Якщо функція тампера використовується, підключіть ці клеми до 24-годинної нормально закритої зони контрольної панелі. Якщо передня кришка детектора буде відкрита, сигнал тривоги негайно передається на контрольну панель.
Клема 3 і 6 - маркована "EOL" опція EOL.
Клеми 7 та 8 – марковані "Relay" (Реле). Це вихідні контакти реле детектора. З'єднуються із нормально закритою зоною контрольної панелі.

Налаштування чутливості детектора

Чутливість можна регулювати потенціометром «SENS» при тесті на рух у місці встановлення в межах від 15% до 100%. Обертайте потенціометр за годинниковою стрілкою, щоб збільшити чутливість, проти годинникової стрілки, щоб зменшити. Заводське налаштування 54%. Завжди проводьте тест на рух та підстроювання.
quadreg

Процедура тестування.

Тестування слід проводити у вільному від людей приміщення не раніше, ніж через 1 хв. після включення живлення.

Тест на рух

  1. Зняти верхню кришку, перемичку "Pulse" у положення "1", світлодіод увімкнути.
  2. Поставити верхню кришку.
  3. Почати повільно рухатися по зоні, що захищається.
  4. Проконтролювати включення світлодіода під час руху.
  5. Перерви між сеансами тестування (спрацюваннями) повинні бути не менше ніж 5 секунд для стабілізації детектора.
  6. Після завершення тесту світлодіод можна вимкнути.
Примітка. Тестування слід проводити не рідше 1 разу на рік для контролю надійності роботи та охоплення зони, що захищається.
quadhorn

Налаштування детектора

Встановлення перемичок несприйнятловості до тварин
15 0 25 (PET) Несприйнятливість до тварин масою до 15 кг.
15 0 25 (PET) Несприйнятливість до тварин масою до 25 кг.

Встановлення перемичок лічильника імпульсів

3 2 1 0 PULSE Стабільне довкілля без тварин.
3 2 1 0 PULSE Відносно стабільне середовище. Тварини вагою до 15 кг.
3 2 1 0 PULSE Нестабільне середовище з високою ймовірністю помилкових тривог. Тварини вагою до 25 кг.

Встановлення перемичок включення/відключення світодіода

ON • OFF LED Світлодіод увімкнено
ON • OFF LED Світлодіод вимкнено

Примітка: світлодіодний перемикач не впливає на роботу реле. При виявленні вторгнення вмикається світлодіод і реле сигналізації перемикається в стан тривоги на 2 секунди.

quadiagr

Технічна специфікація

Метод детекції Четверний PIR-елемент
Напруга живлення 8,2…16 В постійного струму
Струм живлення Сканування = 8 мА
Тривога = 10 мА
Температурна компенсація Є
Кількість імпульсів Налаштовується
Час тривоги 2 (±0,5) секунди
Вихід тривоги Нормально закритий контакт реле, 0.1А при 28В постійного струму з захисним резистором 27 Ом
Тампер-контакт Нормально закритий контакт реле, 0.1А при 28В постійного струму з захисним резистором 10 Ом
Час готовності 60 (±5) секунд
Робоча температура -20ºC ~ +50ºC
Світлодіод Горить при тривозі
Радіочастотна захищеність 30В/м при 10-1000МГц
Эл.-магнітна захищеність 50000В
Габарити 92*59*37 мм
Вага 40 грам
