Пасивний інфрачервоний детектор руху з кінцевими резисторами, що ігнорує тварин до 25 кілограм. У детекторі NEO Quad використовується спеціально розроблена для унікального 4-елементного PIR сенсора оптична лінза, а також електроніка, що базується на ASIC-процесорі. Він оптимізований зменшення хибних тривог, викликаних невеликими тваринами. NEO QUAD забезпечує безпрецедентний рівень стійкості до видимого світла. Детектор пропонує винятковий рівень виявляючої здатності та зручності підключення до будь-якої системи безпеки. NEO QUAD укомплектований ширококутною лінзою.
Особливості
- Технологія формування зображення для тонкого аналізу розмірів об'єкта та відокремлення від сигналів зовнішнього середовища та тварин.
- Вбудовані кінцеві резистори
- ASIC електроніка
- Несприйнятливість до тварин вагою до 25 кг.
- Радіус виявлення до 15 метрів під час використання ширококутної лінзи.
- Температурна компенсація
- Компактний дизайн
- Різні налаштування кількості імпульсів
- Автоматичне налаштування чутливості
- Несприйнятливість до довкілля
- Висота установки в межах від 1,8 до 2.4 м
- Дистанційне керування світлодіодом
Вибір місця установки
Рекомендується встановлювати датчик у місці ймовірного проникнення зловмисника. Дивись діаграму. PIR сенсор добре виявляє рух упоперек променів, чутливість при русі вздовж променів дещо гірша. NEO Quad найбільш ефективно працює у стабільному термодинамічному середовищі.
Уникайте установки детектора:
- Лицьовою стороною до прямого сонячного світла
- Лицьовою стороною до поверхонь із швидкою зміною температури
- У місцях із значними повітряними потоками
- Поряд із силовими електричними проводами
- Уникайте встановлення, якщо в радіусі 1 метр від детектора є великі предмети, що заважають коректному вимірюванню фонової теплової картини приміщення
- Не встановлюйте детектори поза приміщеннями
- Не встановлюйте детектори за перешкодами
Необхідний діаметр кабелю:
Використовуйте дроти перерізом мінімум 0.22 мм 2 . Використовуйте наступну таблицю для підбору перерізу кабелю в залежності від відстані між детектором та контрольною панеллю.
| Відстань, м | 200 | 300 | 400 | 800 |
| Діаметр кабелю, мм² | 0.5 | 0.75 | 1.0 | 1.5 |
Встановлення детектора

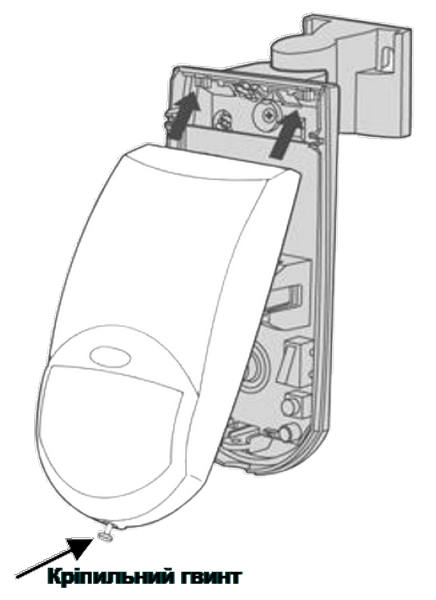

Детектор може бути встановлений на рівну стіну, так і в кут. За потреби використовуйте кронштейн.1. Зніміть передню кришку, для чого відгвинтіть гвинт кріплення внизу і обережно потягніть за кришку. Вийміть друковану плату (послабте кріплення, що утримує її).
2. Виламайте потрібні отвори в задній кришці відповідно до вибраного варіанта встановлення детектора.
B. Для кріплення на площину
C. Для кріплення в кутку
D. Для монтажу кронштейна
3. Круглі та прямокутні мітки в задній кришці - отвори, що видавлюються для підведення кабелю. Ви можете скористатися невикористаними отворами під кріплення для введення кабелю. (Наприклад, через внутрішню порожнину кронштейна)
4. Встановіть детектор на стіну, стелю або кут (див. мал.).
5. Вставте друковану плату на місце, затягніть шуруп. Підключіть дроти до контактної колодки.
6. Поставте на місце передню кришку, поєднавши верхні виступи з пазами задньої кришки, закрутіть гвинт.
Налаштування детектора
Підключення детектора
Детектор NЕО Quad може бути підключений як за допомогою опції кінцевих резисторів ЕОL так і без неї. Клемна колодка детектора виглядає так:
| 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
| ⊗ | ⊗ | ⊗ | ⊗ | ⊗ | ⊗ | ⊗ | ⊗ | ⊗ |
| TIN | TOUT | TEOL | AIN | AOUT | SPR | TEST | +12 | -12 |
Призначення клем
| 1-2 | Підключення мінуса та плюсу живлення від контрольної панелі 9.6…16VDC |
|---|---|
| 3 | ТЕ5Т використовується для дозволу роботи світлодіода під час тесту на прохід: коли перемичка LED встановлена в положенні OFF. Подайте напругу +12В на цю клему для того, щоб дозволити роботу світлодіода. |
| 4 | SРАРЕ - це запасна кпемма для підключення зовнішнього кінцевого резистора. |
| 5-6 | ALARM IN & OUT – це вихідні контакти реле детектор. З'єднуються із нормально закритою зоною контрольної панелі. |
| 7 | ТАМРЕР EOL – це клема, яка використовується для послідовного підключення резистора EOL тампера. Див. опції підключення А. В. та С в кінці документа. |
| 8-9 | TAMPER IN & OUT тампер датчика. Якщо передня кришка детектора буде відкрита, сигнал тривоги негайно передається на контрольну панель. |
Варіанти кінцевих резисторів
Використання резисторів EOL
Встановіть перемички J4 "REOL" та J2 "RAL" згідно з значеннями номіналів кінцевих резисторів (див. рис).
Опція А – підключення одного детектора чотирма проводами з кінцевими резисторами EOL.
Опція В - підключення одного детектора двома проводами з кінцевими резисторами ЕOL.
Установка перемичок несприйнятливості тварин
Перемичка РЕТ Jp2 служить вибору порога несприйнятливості до тварин: до 12 чи 25 кг залежно від розміру тварини.NO: PET SETTING розімкнений - функцію імунітету до дрібних тварин вимкнено. Датчик несприйнятливий до тварин до 12 кг.
** Заводські налаштування.
YES: PET SETTING замкнутий - функція імунітету до дрібних тварин увімкнена. Датчик несприйнятливий до тварин до 25 кг
Увімкнення світлодіода
Положення перемичка LED Jp3 дозволяє або забороняє увімкнення світлодіода датчика.OFF - світлодіод вимкнено.
ON - світлодіод увімкнено.
Свічення світлодіода показує стан тривоги детектор.
** Заводські налаштування
Налаштування ширини імпульсу
Перемичка PULSE Jp1 служить для налаштування чутливості приймача PIR щодо навколишнього середовища.Відносно стабільне середовище 1-0-2 без домашніх тварин.
Нестабільне середовище з високою ймовірністю помилкових тривог 1-0-2.
Перевірка детектора

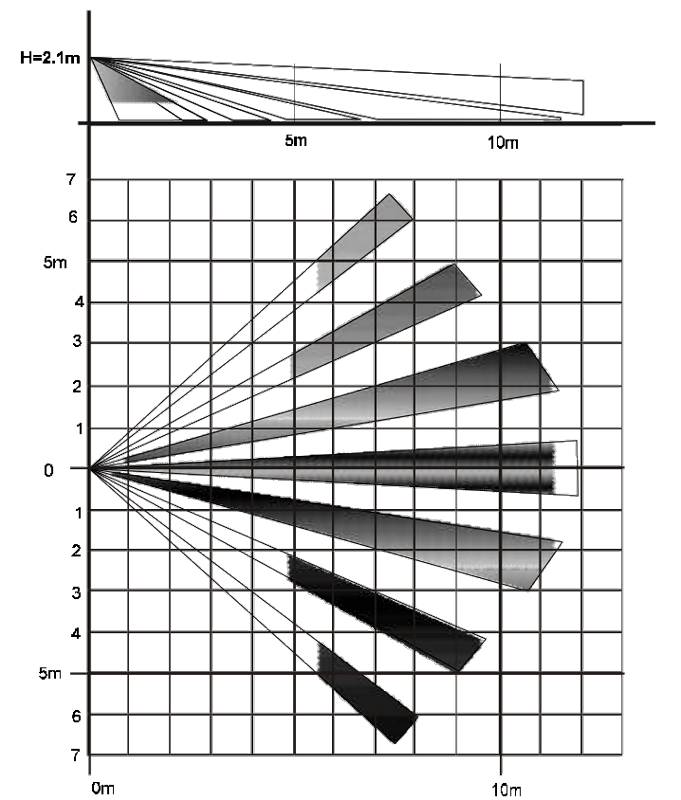

Після установки детектор повинен бути обов'язково перевірений на правильність роботи. Кінцевий користувач повинен бути проінструктований про те, як і з якою періодичністю необхідно робити тест на прохід. Тестування слід проводити у вільному від людей приміщенні не раніше ніж через 1 хв. після включення живлення.Діаграма виявлення-дальність дії
Тест на рух
- Зняти верхню кришку, увімкнути перемичкою LED світлодіод.
- Поставити на місце верхню кришку.
- Почати повільно рухатися по зоні, що захищається.
- Проконтролювати включення світлодіода під час руху.
- Зверніть увагу на те, що світлодіод світиться щоразу, коли рух виявлено.
- Після завершення тесту світлодіод можна вимкнути.
Для гарантування правильної роботи детектора, дальності виявлення та зони покриття робіть такі перевірки щонайменше двічі на рік.
Примітка:
Перемичка увімкнення/вимкнення світлодіод не впливає на роботу реле. При виявлення руху світлодіод буде включатися згідно з встановленим перемичкою LED режимом роботи, а виходи ALARM переходити в режим тривоги на 2 секунди.
Технічна специфікація
| Метод виявлення | Quad (чотири елементи) PIR |
| Дальність виявлення | 2 ~ 15m @ H=1.8 ~ 2.4m |
| Напруга живлення | від 9.6 до 16Vdc |
| Струм споживання | Очікування: 21 мА (± 5%) Активний: 18 мА (± 5%) |
| Термокомпенсація | Так |
| Тривалість тривоги | 2 ± 1 сек |
| Виходи тривоги | Реле (ТТР) - нормально закриті контакти 28 В постійного струму 0,1 A з послідовними захисними резисторами 10 Ом |
| Тамперний вихід | Реле (ТТР) - нормально закриті контакти 28 В постійного струму 0,1 A з послідовними захисними резисторами 10 Ом |
| Період готовності | 45 сек |
| Робоча температура | -10ºC ~ +50ºC |
| Вага | 75гр. |

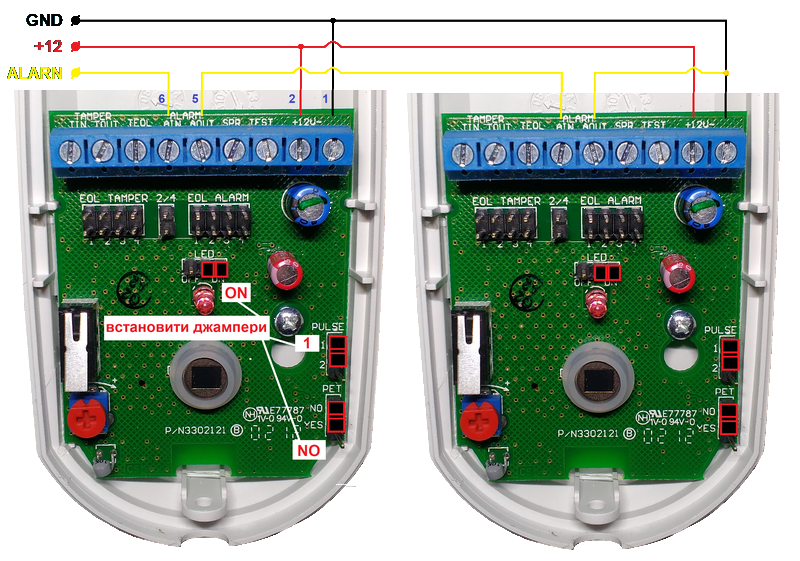

Підключення без кінцевих резисторів
