Датчик KOMCAT-KSD.1 призначений для блокування дверних, віконних та інших конструктивних елементів будівель та споруд при відкритті чи зміщенні з метою захисту від несанкціонованого проникнення людини.
Особливості
- Установка на пластикові або дерев'яні двері, вікна, інші поверхні
- Мініатюрне виконання в ударостійкому пластиковому корпусі
- Забезпечують черговий режим за максимального відстані
- Використовуються чутливі геркони високої якості
- Метод встановлення накладний монтаж
KOMCAT-KSD.1 кріпиться на самоклеючу або за допомогою саморізів. Виконаний у пластиковому корпусі (колір білий чи чорний) із черговим режимом 10 мм, режим тривоги – 25 мм. Не потребує подачі живлення.
KOMCAT-KSD.1 складається із двох частин. Контактна частина датчика (геркон) та задаюча частина постійний магніт, виконаних у пластмасових корпусах з удароміцного пластику та залитих епоксидним клеєм. Робота датчика заснована на замиканні магнітних контактів геркона (контактна частина) при наближенні постійної магніту. Після монтажу перевірити шлейф охорони розмикання за допомогою омметра.
Технічні характеристики
| Найменування | Параметр |
|---|---|
| Максимальне значення величини постійного або змінного струму, що комутується контактами датчика не більше | 100 мА |
| Мінімальне значення величини постійного або змінного струму, що комутується контактами датчика не менше | 0.1 мА |
| Максимальне значення величини напруги постійного або змінного струму, що комутується контактами датчика не більше | 60 V |
| Мінімальне значення величини напруги постійного або змінного струму, що комутується контактами датчика не менше | 1 V |
| Вихідний опір контактів в черговому режимі при замкнутмх контактах (при струмі 100± 10 мА) не більше | 0.15 Ом |
| Вихідний опір контактів у режимі «Тривога» при разімкнутих контактах не менше | 200 кОм |
| Максимальне число спрацьовувань датчика (при комутації постійного або змінного струму 100 мА та напрузі 60 В) не менше | 1000000 раз |
| Відстань (зазор) між контактним датчика при взяття під охорону (спрацьовування контактів на замикання) не менше | 25 мм |
| Діапазон робочих температур не більш | -40°С + 50°С |
| Маса не більш | 2x8 г. |

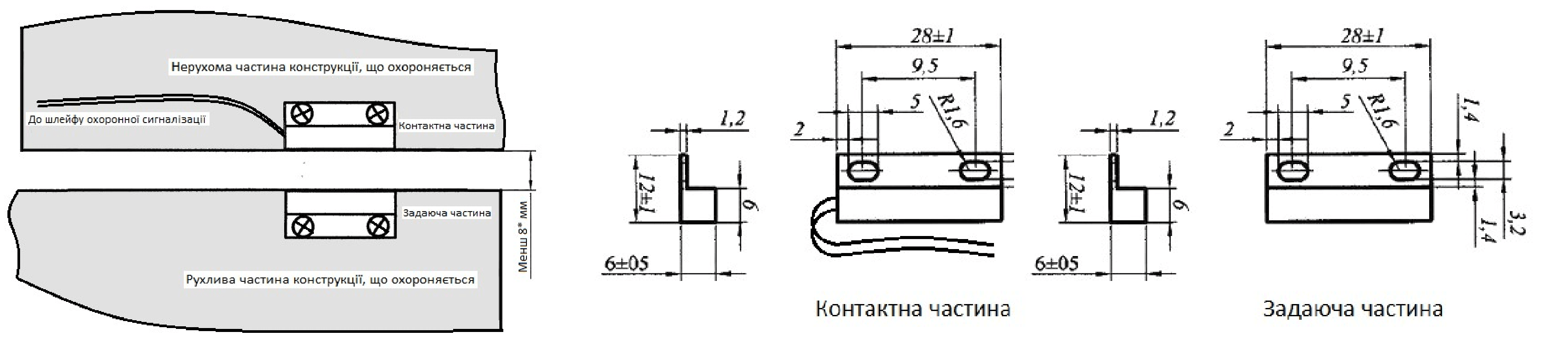

Вказівки з монтажу та експлуатації
Датчики встановлюються, як правило, у верхній частині блокованої конструкції з відривом не
більше
200 мм від вертикальної лінії нерухомої конструкції.
Датчики встановлюється на конструктивні елементи за допомогою двосторонньої стрічки, що самоклеїться. Для
закріплення сповіщувачів необхідно зняти із самоклейки захисну плівку, додати датчик або магніт до
заздалегідь
розміченого місця, попередньо очищеного від пилу та жиру, та притиснути на 3 – 5 с.
Контактна частина датчика включається до шлейфу охоронної сигналізації послідовно. У разі монтажу не
допускати
ударів по датчиках.
Не допускається встановлювати датчики на сталеві конструкції та поруч з іншими магнітними матеріалами ближче
20мм від них.
Якщо необхідно встановити датчика на металеві конструкції, рекомендується встановлювати прокладки з
діелектричних матеріалів, не менше 20 мм.
