КОМСАТ-KEY.1 контролер клавіатури

КОНТРОЛЕР КЛАВІАТУРИ "КОМСАТ-KEY.1"

ІНСТРУКЦІЯ КОРИСТУВАЧА

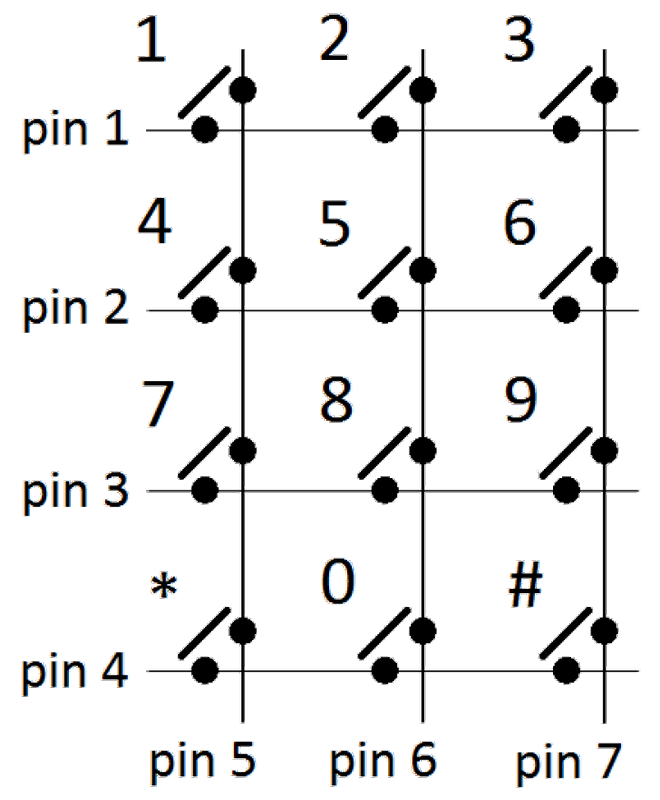

Контролер клавіатури "КОМСАТ-KEY.1" призначений для керування електромагнітними електромеханічними замками та іншими електронними пристроями вбудованим реле або mosfet транзистором.

Контролер оснащений звуковою та світлодіодною триколірною індикацією, що забезпечує зрозуміле відображення поточного стану та програмування основних функцій:

Червоний – режим очікування, РЕЛЕ вимкнено.
Зелений – код прийнято, вихід РЕЛЕ увімкнено.
Жовтий – режим програмування.

При натисканні клавіатури подається короткий звуковий сигнал, а за помилки введення коду подається більш тривалий звуковий сигнал.

УПРАВЛІННЯ

Зміна стану РЕЛЕ відбувається після введення правильного коду та його підтвердження клавішею [#].
Приклад: 1 2 3 4 #

Клавіша [*] використовується лише для зміни пароля або зміни основних функцій. В разі помилкового натискання клавіші [*] після введення користувача пароля в режимі робота для скидання натиснути [#]

РЕЖИМИ РОБОТИ

Реле контролера може працювати у двох режимах:

Бістабільний (тригерний) - заводські налаштування

Введення правильного пароля викликає перехід зі стану вимкнений (червоний світлодіод, РЕЛЕ вимкнено) у стан увімкнено (зелений світлодіод РЕЛЕ увімкнено) або навпаки - до моменту чергового введення правильного пароля.

Моностабільний (імпульсний)

Введення правильного пароля викликає перехід зі стану вимкнено (червоний світлодіод, РЕЛЕ вимкнено) у стан включено (зелений світлодіод РЕЛЕ включено) на запрограмований час.

ПАРОЛІ

Запрограмовані в контролері паролі та установки зберігаються в незалежній пам'яті, завдяки чому виключено можливість їх втрати при відключенні живлення. Є два паролі для управління контролером, користувальницький та сервісний. Паролі програмуються завжди як послідовності з цифр.

Користувальницький

Пароль повинен складатися завжди із цифр і може мати довжину коду від 4 до 7 цифр. Довжина коду задається під час програмування, а змінюється у режимі робота.
Заводське значення 1234 .

Сервісний

Пароль повинен складатись завжди з 4 цифр. Заміна здійснюється у режимі програмування основних функцій.
Заводське значення 0000 .

ЗМІНА ПАРОЛЯ КОРИСТУВАЧА

У робочому режимі необхідно ввести актуальний пароль користувача і натиснути [*], спалахує жовтий світлодіод. Потім слід ввести сервісний пароль і натиснути [*] загориться зелений світлодіод. Після введення нового пароля та підтвердити натисканням [*] загориться жовтий світлодіод. Повторно ввести новий пароль та підтвердити натисканням [*]. Якщо паролі збіглися контролер підтвердить зміну пароля довгим звуковим сигналом з включенням миготливого зелений світлодіод з наступним виходом у робочий режим. У разі помилки, тривале увімкнення звукового сигналу та миготіння червоного світлодіода. Користувальницький пароль залишиться колишнім контролер перейде у робочий режим.

Приклад:

Довжина коду користувача 4 - 1234*0000*5678*5678*

Довжина коду користувача 7 - 1234567*0000*0987654*0987654*

СКИД У ЗАВОДСЬКІ УСТАНОВКИ

Для скидання необхідно короткочасно натиснути кнопку RESET, при цьому загоряється жовтий світлодіод і вмикається тривалий звуковий сигнал. Заводські установки відновлено, для виходу з режиму необхідно набрати будь-яку комбінацію із семи цифр із натисканням клавіші [#]. Підтвердження тривалий звуковий сигнал з миготливим червоним світлодіодом, з наступним виходом у робочий режим. Заводська конфігурації 0000400 (код користувача 1234, сервісний код 0000, режим бістабільний).

ПРОГРАМУВАННЯ ОСНОВНИХ ФУНКЦІЙ

Для зміни основних функцій необхідно натиснути кнопку RESET, чи відбудеться скидання в заводські налаштування, при цьому спалахує жовтий світлодіод, включається тривалий звуковий сигнал. Після цього необхідно ввести новий 7-ми значний код конфігурації CCCCLSS і натиснути [#]. Після цього продублювати новий код, натиснувши [#]. Підтвердження успішного запису тривалий звуковий сигнал з миготливим зеленим світлодіодом та виходом у робочий режим. Де CCCC новий сервісний код, L довжина коду користувача, SS тривалість включення реле в секундах (max 99 сек).

Приклад 1: Конфігураційний код 1010703
