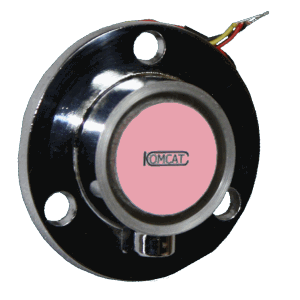

Сенсорна кнопка виклику KCB-1 - це відмінна альтернатива типовим механічним кнопкам, яка ніколи не зношується і не засмічується, практично не ламається, стійка до агресивних рідин, не вимагає натискного зусилля, а також вандалостійка.
Чутлива поверхня сенсорної кнопки генерує електричне поле, що реагує зміну ємності. Кнопка налаштована для торкання пальця руки людини. При спрацьовуванні сенсорного вимикача запускається процес перемикання вихідного ключа (побудованого на транзисторі) та зміна значень вихідних ланцюгів. Навколо чутливої поверхні кнопки знаходиться кільцевий світловипромінювач, що змінює колір свічення при торканні сенсора. У центрі чутливої поверхні під прозорим корпусом розташований значок із підказкою про призначення кнопки. Конструкція забезпечує повну герметизацію.
Сенсорна кнопка управління KCB-1 завдяки своїй надійності, можливе встановлення в місцях масового проходу людей (в офісах та бізнес-центрах, елітних житлових комплексах тощо). Підійде для встановлення разом з аудіо-відеодомофонами, контролерами СКУД, а також охоронною сигналізацією.
Випускається два різновиди кнопок:
- КСВ-1м з моностабільний (без фіксації)
- КСВ-1в із бістабільним (з фіксацією)
Характеристики
- Тип виробу: кнопка управління
- Виконання: антивандальне
- Спосіб встановлення: накладний
- Спосіб натискання: безконтактний
- Робоча напруга: 7-16VDC
- Струм споживання: 3мА
- Вихід OUT: транзисторний-відкритий колектор
- Максимальний струм OUT: 0,15А
- Світлова індикація: двоколірна
- Матеріал корпусу: дюралюміній
- Матеріал сенсора: карбогласс
- Колір корпусу: хром
- Габаритні розміри 55х13
- Робоча температура: від -30°С до +50°С
Підключення
Трипровідний кабель:
| червоний | VCC | + живлення |
| білий | GND | - живлення |
| жовтий | OUT | сигнальний (видає ″мінус″) |
Підготовка до роботи
Під час подачі живлення під сенсорним майданчиком у нижній частині загоряється
червоний світлодіод підтверджує
наявність живлення.
Потім за 5 секунд відбувається самокалібрування.
Після цього
кнопка
готова
до
роботи.
Робочий режим
Під час торкання сенсорного майданчика загориться зелений світлодіод, на сигнальному проводі OUT з'явиться мінус.
Управління великими навантаженнями
Для цього необхідно підключити зовнішнє реле
Комплектність
- KCB-1
- Упаковка
