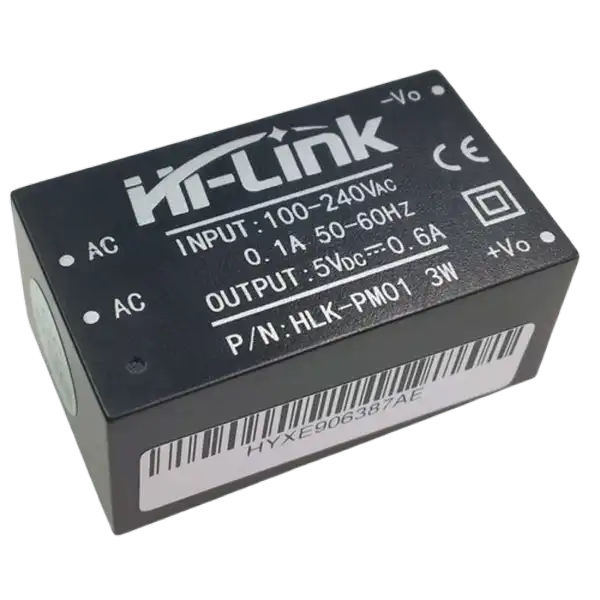

Hi-Link надмалі AC/DC перетворювачі
Компактні в герметичному корпусі AC/DC перетворювачі HLK-PM03/PM01/PM09/PM12/PM15/PM24 використовуються як блоки живлення для електроніки з низьким споживанням струму, з робочою напругою від 3.3 до 24 В. Перетворювачі мають штирьові контакти для монтажу на друкованій платі із вбудованим захистом від короткого замикання на виході.
ЗМІСТ
- Модельний ряд
- Технічні характеристики
- Вид без корпусу
- Умови експлуатації
- Вхідні характеристики
- Вихідні характеристики (3.3V/1000mA)
- Вихідні характеристики (5V/600mA)
- Вихідні характеристики (9V/330mA)
- Вихідні характеристики (12V/250mA)
- Вихідні характеристики (15V/200mA)
- Вихідні характеристики (24V/125mA)
- Характеристики вхідної напруги та навантаження
- Характеристики температури та навантаження
- Рекомендуєма схема підключення
- Вхідний ланцюг
- Розміри та вага
МОДЕЛЬНИЙ РЯД
| МОДЕЛЬ | ВИХІДНА НАПРУГА (V) | ВИХІДНИЙ СТРУМ (мА) | РОЗМІР (мм) | ВИХІДНА ПОТУЖНІСТЬ (W) |
|---|---|---|---|---|
| HLK−PM03 | 3.3 | 1000 | 34*20*15 | 3 |
| HLK−PM01 | 5 | 600 | ||
| HLK−PM09 | 9 | 330 | ||
| HLK−PM12 | 12 | 250 | ||
| HLK−PM15 | 15 | 200 | ||
| HLK−PM24 | 24 | 125 |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Блоки живлення у такому виконанні є на різну вихідну постійну напругу: 3.3, 5, 9, 12 та 24 В.
Висока надійність, довговічність конструкції, безперервний робочий час перевищує 100 000 годин.
- Вхідна напруга: 85-264VAC/70-350VDC
- Споживання без навантаження: 0.1 Вт
- Захист від перевищення струму, КЗ: так
- Пульсації вихідної напруги: 70 мВ
- Корпус: пластик (відповідає UL94V-0)
- Стійкість ізоляції: 3000VAC
- Стандарти безпеки: UL1012, EN60950, UL60950
- Температура використання: -25°C~+60°C

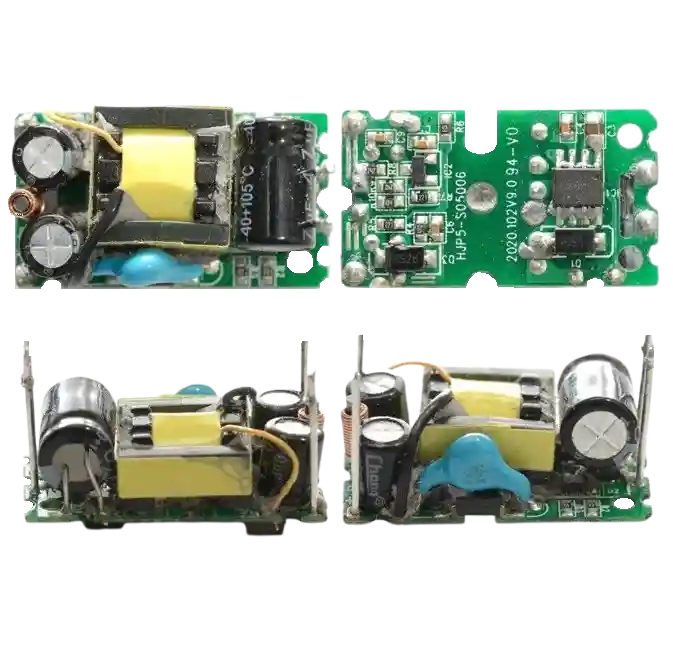

ВИД БЕЗ КОРПУСУ
Плата та елементи під пластиковим корпусом залиті компаундом.
УМОВИ ЕКСПЛУАТАЦІЇ
| УМОВИ | ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Робоча температура | -2...+60 | ℃ |
| Температура зберігання | -40...+80 | ℃ |
| Відносна вологість | 5...95 | % |
| Температурний режим | Пасивне охолодження | |
| Атмосферний тиск | 80...106 | Kpa |
| Висота над рівнем | ≤2000 | m |
| Вібрація | Коефіцієнт вібрації 10~500 Гц, 2G10 хв./1 цикл, 60 хв. кожна вздовж осей X, Y, Z |
ВХІДНІ ХАРАКТЕРИСТИКИ
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ | НОТАТКИ |
|---|---|---|---|
| Номінальна вхідна напруга | 100-240 | Vac | |
| Діапазон вхідної напруги | 85-265 | Vac | або 70-350 Vdc |
| Максимальний вхідний струм | ≤0.1 | A | |
| Вхідний пусковий струм | ≤10 | A | |
| Вхід низький старт | ≤50mS | mS | |
| Довгострокова надійність | MTBF≥100, 000 | h | |
| Зовнішній запобіжник | 1A/250V АС |
Примітка: Тестовано за кімнатної температури
Модуль живлення HLK-PM03
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 3.3±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 3.3±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥1100 | mA |
| Номінальний вихідний струм | 1000 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥72 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥72 | % |
| Вихідні пульсації та шум (mVp-p) |
≤100 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM01
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 5.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 5.0±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥700 | mA |
| Номінальний вихідний струм | 600 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥72 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥72 | % |
| Вихідні пульсації та шум (mVp-p) |
≤100 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM09
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 9.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 9.0±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥430 | mA |
| Номінальний вихідний струм | 330 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤120 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM12
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 12.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 12.0±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥350 | mA |
| Номінальний вихідний струм | 250 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤120 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-150% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM15
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 15±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 15±0.2 | Vdc |
| Короткочасний максимальний вихідний струм | ≥300 | mA |
| Номінальний вихідний струм | 200 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤150 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-130% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|
Модуль живлення HLK-PM24
| ОПЦІЇ | ТЕХНІЧНІ ПАРАМЕТРИ | ОДИНИЦІ |
|---|---|---|
| Номінальна вихідна напруга без навантаження | 24.0±0.1 | Vdc |
| Номінальна вихідна напруга повного навантаження | 24.0±0.1 | Vdc |
| Короткочасний максимальний вихідний струм | ≥220 | mA |
| Номінальний вихідний струм | 125 | mA |
| Регулювання напруги | ±0.2 | % |
| Регулювання навантаження | ±0.5 | % |
| Ефективність низької напруги | Vin=115V AC, повне навантаження на виході ≥73 | % |
| Ефективність високої напруги | Vin=230V AC, повне навантаження на виході ≥73 | % |
| Вихідні пульсації та шум (mVp-p) |
≤150 Номінальна вхідна напруга, вихідне повне навантаження. З осцилографом зі смугою пропускання 20 МГц, випробування ємності на стороні навантаження 10 мкФ та 0,1 мкФ. |
mV |
| Увімкнення/вимкнення перевищення амплітуди | (Номінальна вхідна напруга, вихід плюс 10% навантаження) ≤ 5%V | %V O |
| Захист від перевантаження по струму на виході | Максимальне вихідне навантаження 110-130% | A |
| Захист від короткого замикання на виході | Пряме коротке замикання на нормальному виході та автоматичне повернення до нормального
режиму роботи
після усунення короткого замикання. (Без пошкоджень всього пристрою) |
|

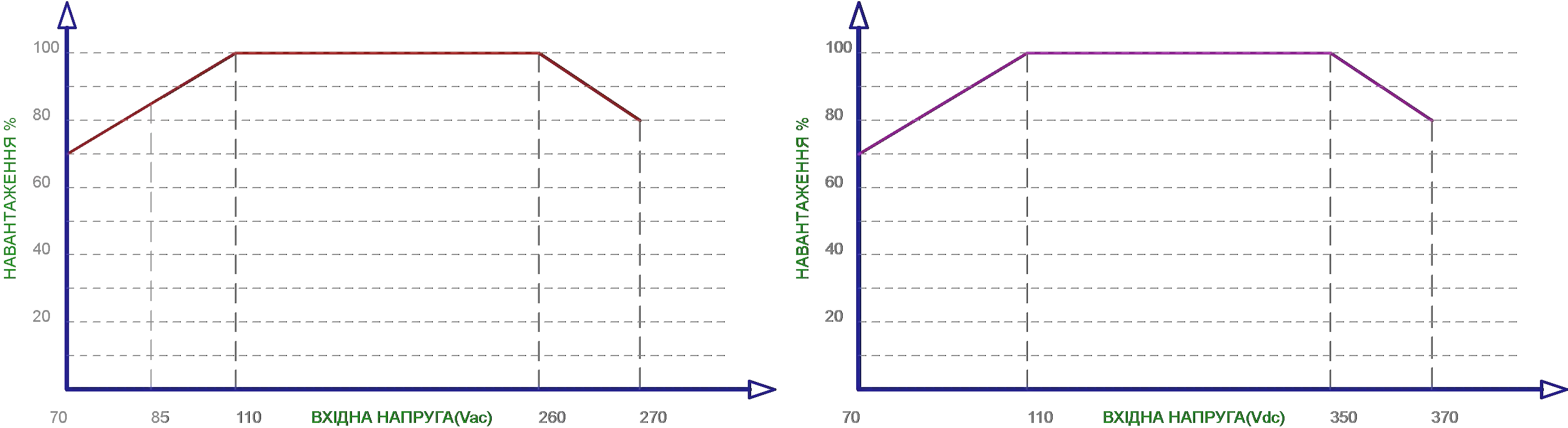

ХАРАКТЕРИСТИКИ ВХІДНОЇ НАПРУГИ ТА НАВАНТАЖЕННЯ
ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРИ ТА НАВАНТАЖЕННЯ

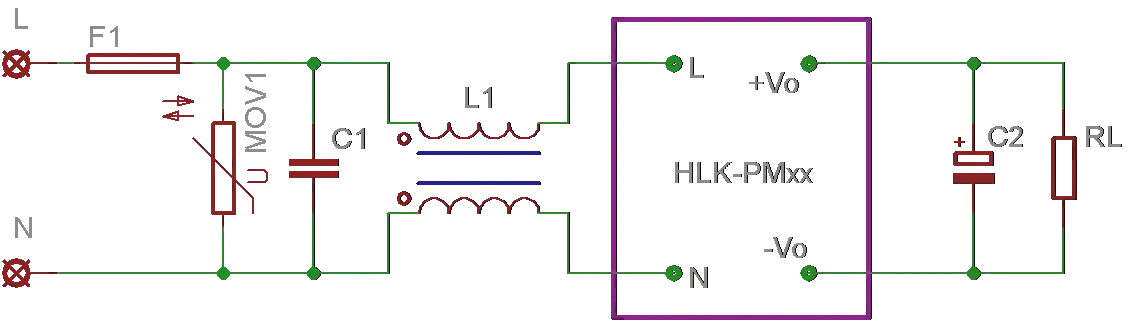

РЕКОМЕНДУЄМА СХЕМА ПІДКЛЮЧЕННЯ
ВХІДНИЙ ЛАНЦЮГ
| РЕКОМЕНДОВАНИЙ ЕЛЕКТРОННИЙ КОМПОНЕНТ | ЗАСТОСУВАННЯ | НОМІНАЛ, ЩО РЕКОМЕНДУЄТЬСЯ |
|---|---|---|
| F1 / Запобіжник | Захист від пошкодження, коли модуль працює з перевантаженням | Запобіжник 5х20 1A/250Vac |
| MOV1 / Варистор | Захист від перенапруги | 10D561K |
| C1 / Захисна ємність | Фільтрування, захист (сертифікація ЕМС) | 0.1uF/275Vac |
| L1 / Синфазна індуктивність | Фільтрація електромагнітних перешкод | Значення: 10-30 мГн Випробувальна частота: 1 кГц / 0,3 В Сила струму: 100-500 мА |
Примітки:
Запобіжник та варистор є основними захисними ланцюгами (мають бути підключені).
Якщо вам необхідно пройти автентифікацію/сертифікацію, безпечна ємність та синфазна індуктивність
не можуть бути виключені.
ВИХІДНИЙ ЛАНЦЮГ
| РЕКОМЕНДОВАНИЙ ЕЛЕКТРОННИЙ КОМПОНЕНТ | ЗАСТОСУВАННЯ | НОМІНАЛ, ЩО РЕКОМЕНДУЄТЬСЯ |
|---|---|---|
| C2 / фільтруючий конденсатор | Пульсації на виході в межах 30 мВ після додавання цього конденсатора | Алюмінієві електролітичні конденсатори, ємністю 100-220 мкф. |
| RL | Навантаження |
РОЗМІРИ ТА ВАГА
- Довжина, ширина, висота та похибка кроку Pin ± 8%
- Похибка довжини Pin ± 1 мм
- Похибка діаметра Pin +-0,2 мм
