Модуль WiFi Espressif ESP8266 Serial ESP-01/S пропонує зручне рішення Wi-Fi SoC (система на чіпі), яке відповідає постійним вимогам енергоощадного, компактного та надійного рішення для широкого спектру проблем в індустрії Інтернету речей. Модуль інтегрований зі стеком протоколів TCP/IP, який може надати будь-якому MCU доступ до вашої домашньої, робочої чи промислової мережі WiFi.
Модулі на чіпі ESP8266 здобули заслужену популярність серед розробників власних електронних проектів завдяки розташуванню в низькоціновій категорії та наявності повноцінного базового функціоналу бездротової передачі даних за технологією WiFi. ESP-01/S самодостатній, легкий у налаштуванні та не потребує додаткової обв'язки. Користувачеві достатньо вибрати необхідну під поставлене завдання конфігурацію модуля. Наявність вбудованої пам'яті дозволяє ESP8266-01/S працювати практично автономно та не залежати від додаткових зовнішніх мікроконтролерів. Конструктивне виконання модулів з ESP-8266EX являють собою пряму зв'язку з мікроконтролера та мікросхеми флеш-пам'яті для запису та зберігання прошивки.

Технічні дані Espressif ESP8266 Serial ESP-01/S

• Контролер: ESP8266EX Serial WiFi, однокристальна система на основі Tensilica L106 з ультра-низким енергоспоживанням, розрядність 32-біт
• Робоча напруга: 3.3 В
• Напруга, що підтримується: 3.0 - 3.6 В
• Робочий струм: 71-80 мА
• Максимальний струм: 300 мА
• Струм неглибокого сну: 2 мА
• Струм глибокого сну: 0.02 мА
• Флеш пам'ять:

1. ▪ ESP-01: 4МБіт (512кБайт) / 8МБіт (1МБайт)
2. ▪ ESP-01S: 8МБіт (1 МБайт)

• Протоколи WiFi: 802.11 b/g/n
• Діапазон частот: 2.4ГГц-2.5ГГц (2412МГц-2484МГц)
• Режими WiFi: Клієнт, Програмна точка доступу, Клієнт+Програмна точка доступу (station, softAP, station+softAP)
• Захист: WPA-PSK, WPA2-PSK
• Шифрування: WEP, TKIP, AES
• Мережеві протоколи: IPv4, TCP/UDP/HTTP/FTP
• Виведення загального призначення (вхід/вихід, GPIO): 4
• Максимальний струм на контакт загального призначення: 12 мА, рекомендований 6мА
• Технологія STBC, 1x1 MIMO, 2x1 MIMO
• Вихідна потужність у режимі 802.11b: +20dBm
• Інтерфейси: UART, GPIO
• Швидкість передачі: 300-4608000 бод, за замовчуванням 115200 бод
• Вбудований перемикач прийому/передачі, що узгоджує високочастотний трансформатор, підсилювач потужності

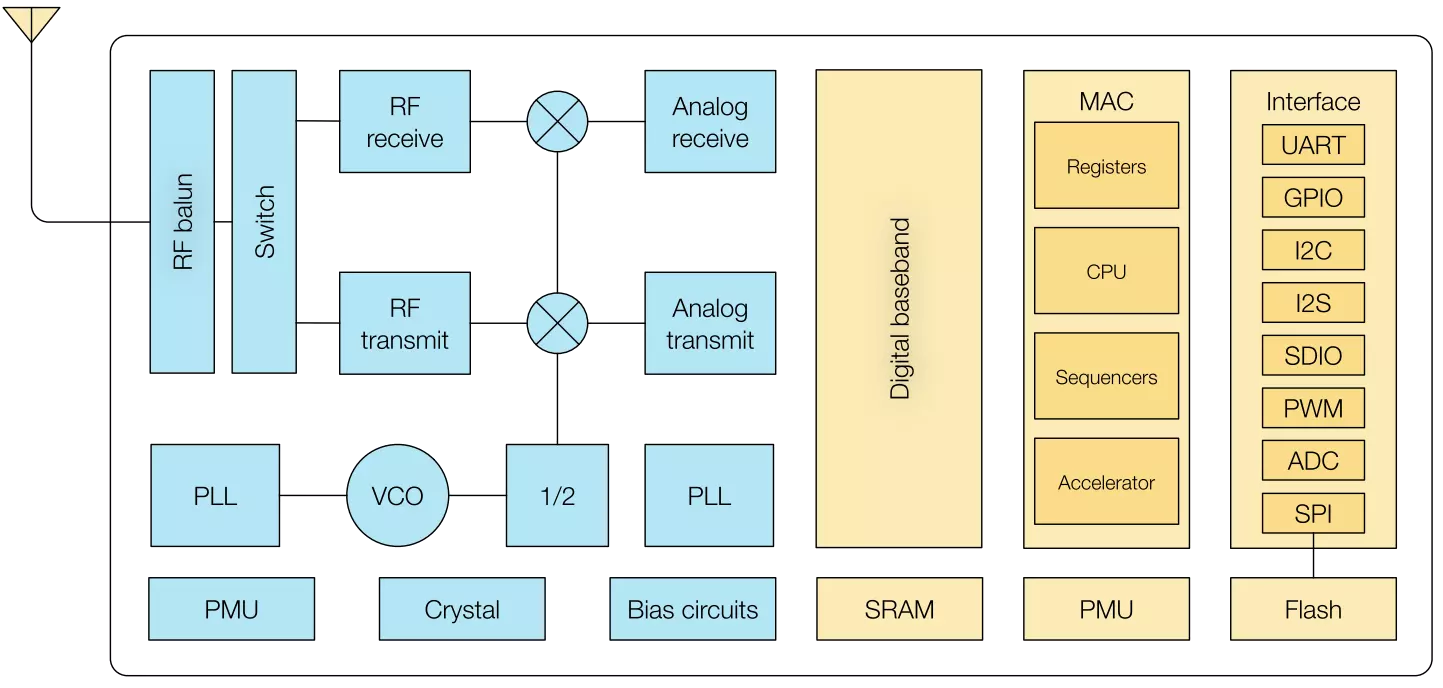

• Вбудовані блоки: узгодження мережі, фазового автопідстроювання частоти, управління живленням, блоки регулювання
• Антена WiFi: PCB, розведена на платі у вигляді доріжки
• Підтримка файлової системи SPIFFS
• Підтримка функцій Smart Link для пристроїв на Android та iOS
• Підтримка АТ-команд, Хмарного Сервера та Наборів Розробки (SDK), оновлення прошивки
• Світлодіодна індикація:

1. ▪ ESP-01: живлення, лінія TX (GPIO1)
2. ▪ ESP-01S: GPIO2

• Колір поверхні текстолітової плати:

1. ▪ ESP-01: синій, чорний
2. ▪ ESP-01S: чорний

• Крок між контактами: 2.54 мм
• Робоча температура: -40°C ... +125°C
• Розміри: 24.8 х 14.3 х 3 мм

Виведення ESP-01/S

Модуль ESP-01/S має цифрові виведення загального призначення, що працюють з логікою напруг "1" і "0". Під одиницею мається на увазі вхідна/вихідна напруга 1,8 В ~ 3,6 В, що називається високим рівнем. Під нулем - вхідна/вихідна напруга 0,25 В ~ 0,3 В, зване низьким рівнем. Різні виведення ESP можуть мати вбудовані резистори, що підтягують або стягують. Рекомендований струм окремого виведення становить 6 міліампер, граничний струм - 12 міліампер.
Примітка! Перевищення значень максимального струму більше 12 міліампер на виведення та напруги живлення більше 3.6 вольта може призвести до пошкодження мікроконтролера.

Використовується у додатках:

• Радіоняні
• Побутова техніка
• Носима електроніка
• Охоронна сигналізація
• Домашня автоматизація
• Розумні розетки та освітлення
• Промислове бездротове управління

Технічний паспорт

Ви можете завантажити Datasheet для модуля, натиснувши

Цей модуль використовується у виробництві розумних приладів, таких як KOMCAT-1.TS
