• Таймер прямого відліку
• Тригерний режим (бістабільний)
• Інверсія керування (замикання або розмикання)
• Триколірна індикація

ПРОГРАМУВАННЯ

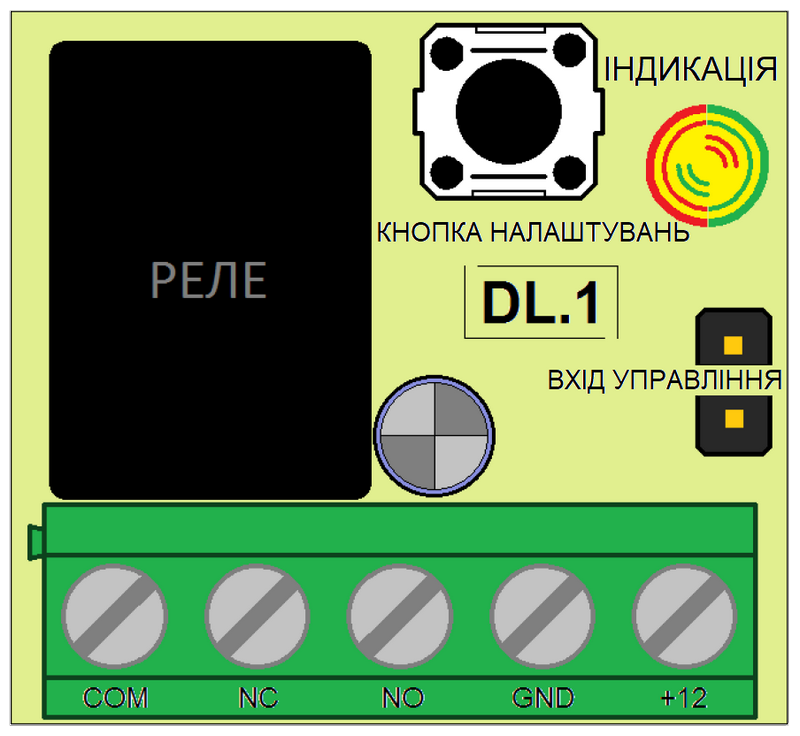

Натисніть кнопку налаштувань на платі контролера.

УПРАВЛІННЯ

Короткочасне замикання – розмикання входу управління на платі контролера.

• Енергонезалежна пам'ять
• Діапазон завдання інтервалів від 1 сек. до 225 хв.
• Похибка встановлення часових інтервалів не більше 0,5%
• Конфігурація контактів реле одна перекидна 1C
• Здатність навантаження контактів реле 3A, 24VDC
• Гарантована кількість спрацьовування контактів не менше 100 тис.
• Метод монтажу – двосторонній скотч
• Час готовності після включення живлення трохи більше 0.5сек.
• Напруга живлення 7... 16 VDC
• Енергоспоживання 15 mA
• Температура довкілля (робоча) від -25°С до +50°С
• Вологість до 90% RH
• Габарити 26х28х18 мм.
• Вага не більше 35 гр.

Стан світлодіодної індикації після натискання кнопки налаштувань:

1. Жовтий – очищення пам'яті контролера (вхід керування NO, сек-0, хв-0, режим тригер)
2. Почергове миготіння червоним, зеленим – режим встановлення інверсії входу управління (NC)
3. Трисекундне свічення червоним – встановлення ввімкнення реле в секундах (від 1 до 255 сек.)
4. Трисекундне свічення зеленим – встановлення реле у хвилинах (від 1 до 255 хв.)
5. Жовтий – вихід із налаштувань

Усі режими задаються натисканням кнопки управління:

1. Режим інверсія – одноразове натискання, прискорення миготіння червоного та зеленого свічення.
2. Режим секунди – кількість натискань дорівнює кількості секунд, потім вихід із режиму налаштувань.
3. Якщо режим секунди не заданий буде перехід у режим хвилини.
4. Режим хвилини – кількість натискань дорівнює кількості хвилин, потім вихід із режиму налаштувань.
5. Якщо не встановлювати час увімкнення реле, встановлюється режим тригер. При цьому управління відбувається лише (NO) контактом.

Нормальний режим – вхід керування розімкнуто:

• Реле вимкнено – червоний
• Реле увімкнено – зелений (замикання входу управління)

Режим інверсія – вхід керування замкнутий:

• Реле вимкнено – червоний
• Реле увімкнено – зелений (розмикання входу управління)

Тригерний режим - вхід управління розімкнуто:
  Кожне замикання входу змінює стан реле

• Реле вимкнено – червоний
• Реле увімкнено – зелений
