Призначення та опис роботи

GSM-контролер «OKO-7S» (далі - пристрій) із даним типом ПЗ (програмне забезпечення) застосовується на стаціонарних об'єктах (гараж, дача, квартира, офіс, склад, кіоск тощо) та призначений для дистанційного контролю та керування за допомогою мобільного телефону, використовуючи GSM-мережу оператора мобільного зв'язку. Пристрій контролює об'єкт за допомогою дротяних датчиків: усього 4 роздільних входи контролю, за допомогою яких можна організувати до 8 незалежних зон, використовуючи параметричний шлейф. При використанні опціонального приймача «TRX-PRO» є можливість використовувати бездротові датчики та брелоки в кількості до 16 штук, а також є можливість керувати радіо-розетками типу Expert до 32 штук і застосовувати радіо-сирену. До пристрою можна підключити зовнішні дротові адресні датчики температури DS1820 у кількості до 8 штук. Із налаштуваннями за замовчуванням постановка та зняття охорони здійснюється за допомогою входу-3 із затримкою 30 секунд і/або за допомогою тонових команд в режимі голосового з'єднання користувача із пристроєм і/або за допомогою ключів «Touch Memory» («IButton») і/або за допомогою SMS-команди або «умовно безкоштовного» мобільного додатку під «Android» чи «IOS». Всього у пристрої можна використовувати до 12 ключів «IButton» для постановки та зняття охорони. Кожний наступний доторк «свого» ключа «IButton» до зчитувача буде переводити стан охорони у протилежне значення (ввімк/вимк/ввімк/вимк… і т.д.). Для ввімкнення та вимикання режиму охорони пристрою також можна використовувати відповідні кнопки на бездротовому брелоку («закритий/відкритий замок») у разі використання опціонального приймача «RF-PRO»/«TRX-PRO». У разі спрацьовування датчика тривоги на об'єкті, пристрій робить послідовно тривожний дзвінок із можливістю відтворення користувацького тривожного голосового повідомлення та SMS-оповіщення на мобільні телефони користувачів (всього можна записати в пам'ять пристрою 8 користувачів) та вмикає «Сирену» (за замовчуванням вихід-2) на 1 хвилину. Із налаштуванням за замовчуванням наступна реакція пристрою на сигнал тривоги цього датчика буде не раніше, ніж через 30 секунд. За замовчуванням вхід-1 має затримку тривоги 30 секунд, а вхід-4 перебуває у режимі «тихий» (без «Сирени») та «цілодобовий» (не залежить від стану охорони). При вимк/ввімк 220В і використанні резервного акумулятора також відбувається SMS-оповіщення на користувачів. Внутрішній світлодіод VD12 при постановці на охорону вмикається, а при знятті з охорони - вимикається. Якщо постановка на охорону відбувається із затримкою, то світлодіод повільно блимає під час цієї затримки. При спрацьовуванні датчика із затримкою тривоги світлодіод часто блимає під час цієї затримки. У пристрої із налаштуваннями за замовчуванням вихід-3 використовується для виносного індикатора (світлодіода), індикація якого аналогічна внутрішньому світлодіоду VD12. У пристрої є можливість забезпечення цілодобового контролю порушення цілісності корпусу пристрою - використовується окремий вхід для тампера. Бездротові датчики диму, тривожні кнопки автоматично визначаються пристроєм, і реакція на їх сигнал тривоги не залежить від того, ввімкнена чи вимкнена охорона. Показання бездротових датчиків температури автоматично визначаються та використовуються для оповіщення при перетині встановлених порогових значень Тмінімум і Тмаксимум у будь-якому напрямку (зниження/підвищення). При використанні дротяних датчиків температури DS1820 відбувається оповіщення при перетині встановлених порогових значень Тмінімум і Тмаксимум у будь-якому напрямку (зниження/підвищення). Для дротових і бездротових датчиків можна встановити режим «тихий» (при спрацьовуванні не вмикається «Сирена»), а також режим «цілодобовий» (тривожне сповіщення при спрацьовуванні датчика не залежить від того, ввімкнена чи вимкнена охорона). Для кожного датчика можна встановити його належність до тієї чи іншої «групи» (всього 8 груп). Із налаштуваннями за замовчуванням усі датчики належать до групи-1. Для кожного користувача та ключа «IButton» можна встановити різний доступ (постановка/зняття охорони, сповіщення) до певних груп, спочатку для всіх користувачів і ключів встановлений доступ до всіх груп-1..- 8. У разі використання бездротового брелока можна зробити так звану «часткову» постановку на охорону (або охорона «периметра»). За допомогою кнопки «Будиночок» брелока проводиться постановка на охорону тих датчиків, які належать групі-2. Попередньо потрібно встановити належність необхідних датчиків до групи-2. Кнопка «Закритий замок» ставить на охорону всі групи-1..- 8, а кнопка «Відкритий замок» знімає з охорони всі групи-1..- 8. Для «часткової» постановки необхідно спочатку натиснути кнопку «Відкритий замок» (зняти з охорони всі групи-1..- 8), а потім натиснути кнопку «Будиночок» (постановка на охорону групи-2). У пристрої є три виходи. Із налаштуваннями за замовчуванням вихід-3 знаходиться в режимі «Світлодіод», вихід-2 в режимі «Сирена», а вихід-1 у режимі користувацького виходу, за допомогою якого можна здійснювати дистанційне керування, наприклад, побутовими приладами (обігрівач, насос і т.п.), використовуючи мобільний телефон (за допомогою тонових команд у режимі голосового з'єднання користувача із пристроєм і/або за допомогою SMS-команди або «умовно безкоштовного» мобільного додатку під «Android» чи «IOS»). При використанні дротових термодатчиків DS1820 та/або бездротових термодатчиків, є можливість роботи виходів у режимі «термостат». Є можливість автоматичного ввімкнення виходів при тривозі датчиків певних «Груп». Виходи також мають режим індикації стану охорони певних «Груп».

Найпростіше використання пристрою:
1)Датчик СМК (геркон) під'єднати між контактами вхід-2 (i2) та «-». Поставити перемички між контактами вхід-1 (i1) та «-», а також між входом-4 (i4) та «-». Живлення 12В (0.5А) підключити на «+12» і «GND».
2) Шлейф пристрою (ШП) - дротова лінія, яка забезпечує зв'язок між пристроєм і датчиком. Якщо контроль стану датчиків у момент постановки на охорону ввімкнений (початково вимкнено), то невикористовувані входи («i1»..«i4») необхідно приєднати на «-» («мінус»), а «Конфігуратором» встановити тип шлейфу «простий» (початково встановлено).

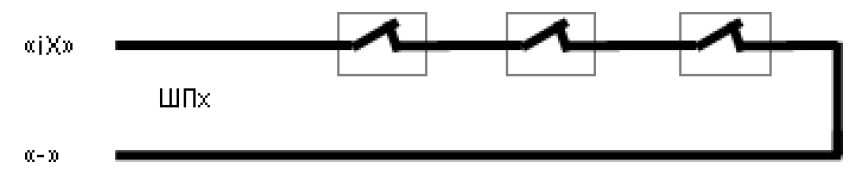

Якщо «Конфігуратором» у налаштуваннях дротових зон встановлено тип шлейфу «простий» (початково встановлено, контролюється ПОРУШЕННЯ/ВІДНОВЛЕННЯ датчика, немає захисту від саботажного «закорочування» шлейфу), то датчики із НЗ контактами необхідно підключати до пристрою за наступною схемою:

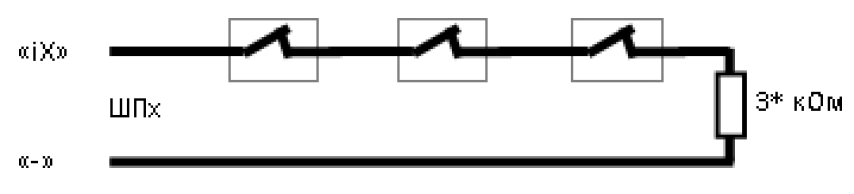

Якщо «Конфігуратором» у налаштуваннях дротових зон встановлено тип шлейфу «класичний охоронний» (контролюється ПОРУШЕННЯ/ВІДНОВЛЕННЯ датчика та «КОРОТКЕ ЗАМИКАННЯ» шлейфу), то датчики із НЗ контактами необхідно підключати до пристрою за наступною схемою:

Якщо «Конфігуратором» у налаштуваннях дротових зон встановлено тип шлейфу «параметричний охоронний» (контролюється ПОРУШЕННЯ/ВІДНОВЛЕННЯ датчика та «КОРОТКЕ ЗАМИКАННЯ», «ОБРИВ» шлейфу), то датчики із НЗ контактами необхідно підключати до пристрою за наступною схемою:

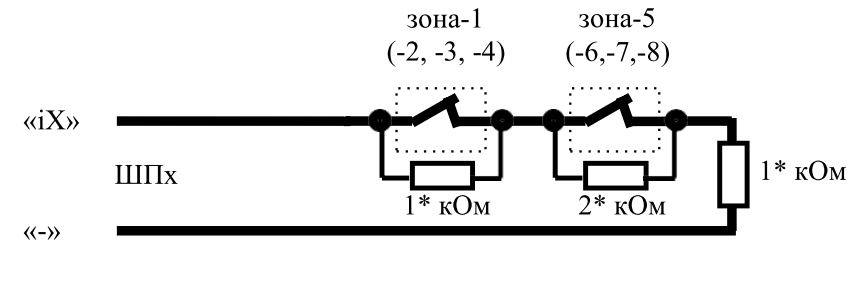

Якщо «Конфігуратором» у налаштуваннях дротових зон встановлено тип шлейфу «двозонний параметричний ОКО» (контролюється ПОРУШЕННЯ/ВІДНОВЛЕННЯ датчика зон-1,-5 або зон-2,-6, або зон-3,-7, або зон-4,-8, а також «КОРОТКЕ ЗАМИКАННЯ», «ОБРИВ» шлейфу), то датчики двох зон із НЗ контактами необхідно підключати до пристрою за наступною схемою:

* - точність резистора 5%

3) Для підключення «Сирени» необхідно застосовувати реле.
4) Для «ввімк/вимк охорони» по входу порту 1W1 (роз'єм Х7) можна підключити «Touch Memory» - зчитувач ключів
«IButton». Замість зчитувача ключів «IButton» на порт 1W1 можна підключити індикатор зон «Линд-7» (контакт BUS). 5) У разі виносу зчитувача ключів «IButton» або дротових термодатчиків на відстань більше 2 метрів від плати рекомендується використовувати виту пару кабелю UTP CAT5.
6) Для роботи із бездротовими датчиками необхідний приймач «TRX-PRO» (опція), який встановлюється у роз'єм ХS2
7) Сигнал внутрішнього світлодіода VD12 повністю дублюється на виносному світлодіоді.
8) Виносний світлодіод і реле сирени можна підключити на будь-який з виходів («o1».. «o3») - необхідно налаштувати режим роботи відповідного виходу за допомогою «Конфігуратора». Невикористані виходи («o1».. «о3») можна залишити непідключеними, паралельно обмотці реле необхідно встановити захисний діод у зворотній полярності.
9) Для зменшення впливу випромінювання GSM-сигналу на прийом сигналів радіо-датчиків/брелоків при використанні опціонального модуля «TRX-PRO» рекомендується застосовувати також і виносну GSM-антенну, яку необхідно розмістити на відстані не менше 1 м від плати приймача. При використанні модуля «TRX-PRO» також є можливість керувати радіо-розетками типу Expert до 32 штук і застосовувати радіо-сирену. Синхронно з увімкненням/вимиканням виходів-1..-3 у користувацькому режимі будуть вмикатися та вимикатися відповідні радіо- розетки Expert. За замовчуванням код радіо-розеток дорівнює «00000», змінюється «Конфігуратором».

Підготовка SIM-карти

За допомогою мобільного телефону необхідно на SIM-карті, яка буде використовуватися у пристрої, відімкнути SIM-меню і запит на введення PIN-коду. Оскільки пристрій використовує голосовий дзвінок, SMS, GPRS то, зателефонувавши з цієї SIM- карти в Call-центр оператора мобільного зв'язку, переконайтеся, що всі ці сервіси або ті, які Ви будете використовувати, активовані! Дізнайтеся також для цієї SIM-карти точку доступу APN в Інтернет через GPRS. Необхідно дізнатися інформацію про розмір і умови тарифікації вищевказаних сервісів, умови продовження строку дії SIM-карти, умов її блокування оператором, можливість її використання не в мобільному телефоні. Перевірте працездатність вищевказаних сервісів на телефоні (SMS і дзвінки перевірити як вихідні так і вхідні). Зареєструйтеся на сайті оператора зв'язку, щоб завжди мати можливість дистанційно контролювати витрати SIM-карти, наприклад, www.my.kyivstar.net

Увага! Встановлення/вилучення SIM-карти у пристрої робити тільки при повністю вимкненому живленні пристрою (вимкнути блок живлення з мережі 220В і від'єднати резервний акумулятор)!

Увімкнення пристрою

Після встановлення у пристрій підготовленої SIM-карти та виконання необхідних з'єднань можна ввімкнути блок живлення у мережу 220В. Світлодіод VD12 робить коротку серію «спалахів» при старті пристрою. Необхідно зачекати реєстрації пристрою в мережі (до 1 хвилини). Після реєстрації у мережі GSM світлодіод VD22 буде постійно світитися, а світлодіод VD21 робитиме короткий спалах приблизно кожні 3 секунди. У разі активного GPRS-з'єднання світлодіод VD21 робить три спалахи за секунду.

Налаштування

За допомогою подвійного натискання на кнопку керування переводимо пристрій у режим програмування, при цьому два рази блимне світлодіод VD12. Далі робимо голосовий дзвінок на номер SIM-карти пристрою із мобільного телефону «Користувача-1», після чого пристрій відповість на дзвінок («підніме трубку» та зробить звуковий сигнал) і номер цього телефону запишеться в осередок «Користувач-1» енергонезалежної пам'яті пристрою. Робимо відбій з'єднання. При необхідності робимо дзвінок із телефону «Користувача-2» і т.д. до «Користувача-8». Для виходу із режиму програмування необхідно знову зробити подвійне натискання на кнопку керування або почекати близько 1 хвилини після останнього дзвінка, після чого пристрій автоматично вийде із цього режиму. При виході із режиму програмування світлодіод VD12 блимне 3 рази. Тепер із цих телефонів можна керувати пристроєм і на них отримувати SMS-оповіщення. Процедура описана вище є мінімальним налаштуванням пристрою.

Налаштування на ПК за допомогою «Конфігуратора»

Усі налаштування пристрою можна виконати на ПК за допомогою програми «Конфігуратор», використовуючи стандартний кабель «USB - micro-USB». Повністю знеструмте пристрій перед його підключенням до ПК. Ознайомтеся з відповідною інструкцією по роботі із «Конфігуратором».

Налаштування за допомогою SMS-команд

Деякі налаштування пристрою також можна виконати за допомогою SMS-команд із будь-якого телефонного номера. Конфігуратором можна встановити заборону на виконання SMS-команд від певних користувачів, а також від усіх «чужих» номерів. Початково заборона не встановлена. На початку SMS-повідомлення міститься секретний код керування 1234, що складається з чотирьох символів і який можна змінити на свій. Далі йде код команди та її параметр (необов'язковий і це залежить від коду команди). В одному SMS- повідомленні можна передати кілька команд, які необхідно розділити комами (секретний код 1234 тільки на початку SMS).

Увага! Всі SMS-команди містять ТІЛЬКИ латинські символи!

Запис і видалення телефонних номерів

12341NPHONE де N - 1,2,3,4,5,6,7,8. Запис номера «Користувача-N» в пам'ять пристрою, PHONE - телефонний номер у міжнародному форматі Користувача-N. Попередні номери в пам'яті пристрою автоматично перезапишуться на нові значення. Наприклад, 123411+380671111111, 12+380672222222, 13+380673333333 – у пам'ять пристрою запишуться номери телефонів +380671111111, +380672222222, +380673333333 «Користувачів-1,-2,-3». 12342N де N 1,2,3,4,5,6,7,8. Видалення «Користувача-N» з пам'яті пристрою. Наприклад, +123422,23 – із пам'яті пристрою видаляться номери «Користувачів-2,-3»

Загальні налаштування пристрою

123433CODE команда зміни секретного коду SMS-керування пристроєм, де 1234 - старий секретний код (заводський), CODE - новий секретний код від 0000 до 9999. Наприклад, 1234330000 запишеться новий код 0000, 1234334321 запишеться новий код 4321.
123430CONFIG команда головного ввімк/вимк SMS-оповіщення на користувачів, CONFIG - 8 символів: «0» (вимк) або «1» (ввімк) налаштувань, починаючи із «Користувача -1» і закінчуючи «Користувачем-8». Наприклад, 12343011110000 - увімкнути SMS-сповіщення для користувачів-1,-2,-3,-4 та повністю вимкнути для користувачів-5,-6,-7,-8. Із заводськими налаштуваннями все ввімкнено 12343011111111. 123431CONFIG команда ввімк/вимк тривожного дзвінка на користувачів, CONFIG - 8 символів: «0» (вимк) або «1» (ввімк) налаштувань, починаючи із «Користувача-1» і закінчуючи «Користувачем-8». Наприклад, 12343111001100 - увімкнути тривожний дзвінок для користувачів-1,-2,-5,-6 і вимкнути для користувачів-3,-4,-7,-8. Із заводськими налаштуваннями все ввімкнено 12343111111111. 123432CONFIG команда ввімк/вимк автопідняття для користувачів, CONFIG - 8 символів: «0» (вимк) або «1» (ввімк) налаштувань, починаючи із «Користувача-1» і закінчуючи «Користувачем-8». Наприклад, 12343200001111 - увімкнути автопідняття для користувачів-5,-6,-7,-8 і вимкнути для користувачів-1,-2,-3,-4. Із заводськими налаштуваннями все ввімкнено 12343211111111. Із вимкненим автопідняттям при вхідному дзвінку Користувача відбувається відбій і зміна стану охорони на протилежне. Постановка на охорону відбувається без затримки.

Увімкнення/вимикання охорони

123400 встановити режим «вимкнена охорона» (вимкнути охорону для всіх груп датчиків, доступних користувачеві). Якщо необхідно при цьому отримати назад підтвердження від пристрою, то необхідно надіслати команду 123400,02
123401 встановити режим «ввімкнена охорона» (ввімкнути охорону для всіх груп датчиків, доступних користувачеві). Якщо необхідно при цьому отримати назад підтвердження від пристрою, то необхідно надіслати команду 123401,02

Запити на пристрій

123402 пристрій надішле SMS-відповідь про стан об'єкта (220В, охорона, користувацькі входи/виходи, рівень GSM-сигналу).
123403USSD пристрій виконає USSD запит, відповідь мережі у стандартному кодуванні (латиниця) пересилається назад на Користувача через SMS. У кодуванні Unicode (кирилиця) не працює. Наприклад, 123403*111# - запит на Баланс SIM-карти Київстар, 123403*112# - запит на Бонуси SIM-карти Київстар та ін. 123408 пристрій надішле SMS-відповідь з основними налаштуваннями пристрою.

Оновлення версії ПЗ

1234#60 оновити ПЗ пристрою на заводську останню версію. Використовується передача даних через GPRS-технологію. У пристрої використовується автоматична підстановка стандартної точки доступу APN в Інтернет через GPRS для SIM-карт українських операторів мобільного зв'язку. У разі неможливості встановлення зв'язку із сервером ОКО при автоматичній підстановці APN необхідно прописати потрібну точку доступу за допомогою «Конфігуратора».

Увімкнення/вимикання виходів у користувацькому режимі

1234*#19 увімкнути вихід «o1», 1234*#10 вимкнути вихід «o1».
1234*#29 увімкнути вихід «o2», 1234*#20 вимкнути вихід «o2».
1234*#39 увімкнути вихід «o3», 1234*#30 вимкнути вихід «o3».

Увімкнення/вимикання виходу в режимі «Сирена»

12344 ввімкнути «Сирену», 12343 вимкнути «Сирену».

Керування за допомогою тонових сигналів клавіатури телефону

У режимі з'єднання з пристроєм можна керувати за допомогою тонового набору (клавіатура телефону). Тривалість натискання на клавішу не менше 0.5с. При виконанні команди відбувається звукове підтвердження. Конфігуратором можна встановити заборону на виконання DTMF-команд від певних користувачів, а також від усіх «чужих» номерів. Початково заборона не встановлена. Для зручності можна в записній книжці Вашого мобільного телефону створити кілька контактів із необхідними назвами, наприклад, «Увімкнути охорону дачі» та «Вимкнути охорону дачі». Номер телефону в кожному із цих контактів буде однаковий (номер GSM-контролера), а після номера необхідно поставити символ «пауза» (зазвичай «кома», це залежить від телефону) та необхідну команду, наприклад, «+380671234567,1» і «+380671234567,0». Після встановлення зв'язку із GSM-контролером Ваш телефон буде автоматично набирати записану тонову команду.

Список основних команд:

0 встановити режим «вимкнена охорона» (вимкнути охорону для всіх груп датчиків, доступних користувачеві)
1 встановити режим «увімкнена охорона» (ввімкнути охорону для всіх груп датчиків, доступних користувачеві)
2 запит стану об'єкта, пристрій відповість SMS-повідомленням
3 вимкнути вихід «Сирена»
4 ввімкнути вихід «Сирена» (автоматично вимкнеться за встановлений інтервал)
7 запит на передачу інформації про поточний стан пристрою на веб-сервер
8 запит інформації про основні екологічні атрибути Вашого пристрою, пристрій у відповідь надішле SMS-повідомлення

Повне скидання налаштувань пристрою

Щоб зробити повне скидання всіх налаштувань пристрою у заводські значення необхідно натиснути та утримувати кнопку керування протягом близько 5 - 7 секунд, після чого відбудеться серія коротких «спалахів» світлодіода VD12 і кнопку можна відпустити.

Увага! Після повного скидання потрібно повторити операцію налаштувань пристрою, а саме: внести у пам'ять пристрою номери користувачів, бездротові датчики/брелоки, датчики температури DS1820, ключі «IButton» у разі їх використання.

Моніторинг об'єкта

Пристрій підтримує передачу даних про події на об'єкті через GPRS на сервер. Якщо для моніторингу об'єкта Ви вибрали «ТСР-сервер ОКО» (пристрій із налаштуваннями за замовчуванням налаштований на нього), то необхідно на його сторінці пройти автоматичну реєстрацію через меню. Після реєстрації на Вашу електронну адресу буде надіслано ім'я і пароль Вашого облікового запису. Перегляд даних здійснюється через спеціальну програму «Монітор-ОКО», яку необхідно встановити на Вашому ПК.
Після запуску програми та авторизації в ній під Вашим обліковим записом (у вікні авторизації натисніть «Налаштування облікового запису» та введіть Ваші значення), додайте новий об'єкт. Для цього необхідно на закладці «Об'єкт» у стовпчику «Код пристрою» ввести IMEI Вашого пристрою (наприклад, 123456789012345), а у стовпчику «Об'єкт» ввести назву, після чого натиснути кнопку «Зберегти зміни». Після цієї процедури, всі події, отримані від цього пристрою, почнуть зберігатися на сервері і відображатися на закладці «Події» після натискання на клавішу «Оновити дані». Зверніть увагу, що даний сервер є платним (1 гривня в день за один пристрій) і дані (події, стан і т.п.) від пристрою Ви зможете побачити при ненульовому балансі. При реєстрації нового облікового запису нараховується «Бонус» в 30 гривень. Більш повну інструкцію стосовно даного сервера можна отримати через Меню-Довідка-Допомога.
IMEI пристрою складається із 15 символів, наприклад, 013227009840343, який можна отримати у відповідь на SMS- команду 123408 або на тонову команду 8. Для ввімкнення передачі даних на сервер необхідно надіслати на пристрій SMS 123468, а для вимкнення 123469. При ввімкненій передачі пристрій передає дані при ввімк/вимк охорони, при тривозі, ввімк/вимк 220В, рестарті та ін.. Разово передаються дані на сервер за SMS-командою 123470 або за тоновою командою 7. Розмір переданих даних для однієї події становить до 1кб, але округлення трафіку та його тарифікація здійснюється оператором відповідно до тарифного плану SIM-карти пристрою.

Увага! У пристрої використовується автоматична підстановка стандартної точки доступу APN в Інтернет через GPRS для SIM-карт українських операторів мобільного зв'язку. У випадку, коли встановлення зв'язку з сервером при автоматичній підстановці APN неможливе, необхідно прописати потрібну точку доступу за допомогою конфігуратора.

Мобільний додаток

Для зручного керування приладу через sms-повідомлення або інтернет можна використовувати «умовно безкоштовный» «Android- додаток» або «IOS-додаток». Для роботи мобільного додатку через інтернет необхідно, щоб прилад був налаштований на «ТСР-сервер ОКО» (прилад з початковими налаштуваннями має саме такі значення), а в налаштуваннях мобільного додатку необхідно ввести IMEI приладу, який складається з 15 символів, наприклад, 013227009840343. Його можна отримати у відповідь на sms-команду 123408 або на тонову команду 8. Також необхідно в приладу ввімкнути передачу даних на сервер або за допомогою «Конфігуратора», або за допомогою sms-команди 123468.
Виробник GSM-модуля: http://око.укр/
