KOMCAT-1Web універсальний пристрій Smart House

KOMCAT-1Web універсальний прилад

Призначення

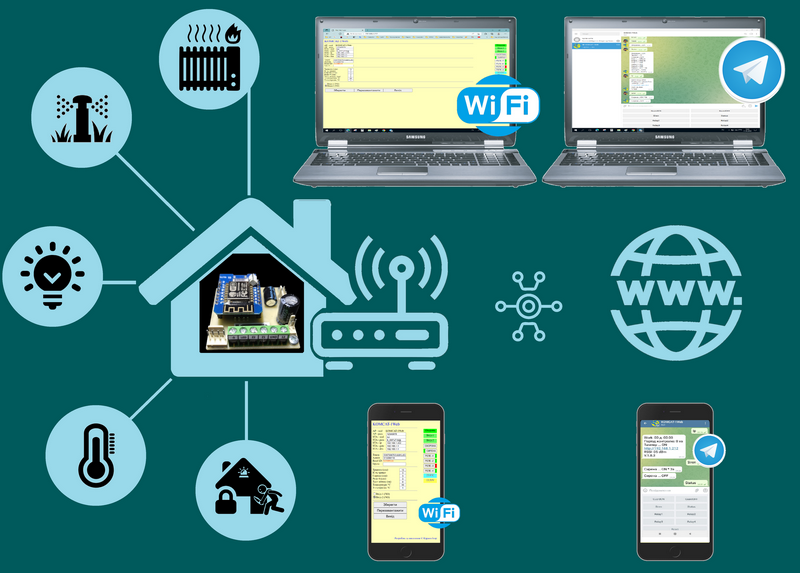

KOMCAT- 1Web, пристрій не потребує фінансових витрат при експлуатації, на відміну від GSM зв'язку! Пристрій застосовується на об'єктах з Wi-Fi мережею для охорони, керування та контролю. Підійде до застосування у квартирі, дачі, складі, офісі тощо. Управління та оповіщення відбувається за допомогою push-повідомлень із клауд-месенджера Telegram. Є можливість роботи у групі - до 200 000 користувачів. KOMCAT-1Web має вебінтерфейс для налаштування та керування. Пристрій може працювати у двох режимах мережі AP та STA. Режим AP для початкових налаштувань та роботи без роутера. У цьому режимі керування здійснюється лише з вебінтерфейсу. У режимі STA пристрій підключено до мережі та інтернету через роутер з можливістю локального доступу до вебінтерфейсу та керування через Telegram.

$wifilogo$ $telegramlogo$ $SmartHome$

$scheme$

KOMCAT- 1 Web має на борту наступне:

Версія V.1.8.1
• Чотири потужних реле с вибором режиму роботи
• Режим термореле
• Два входи для підключення охоронних датчиків
• Два входи підключення датчика температури
• Вихід сирени
• Вихід зовнішнього індикатору стану
Версія V.1.8.2
• Чотири потужних реле с вибором режиму роботи
• Режим термореле
• Два входи для підключення охоронних датчиків
• Вхід зовнішнього управління охороною
• Вхід для підключення датчика температури
• Вихід сирени
• Вихід зовнішнього індикатору стану
Версія V.1.8.3
• Чотири потужних реле с вибором режиму роботи
• Режим термореле
• Два входи для підключення охоронних датчиків
• Вхід охорони типу «Тампер»
• Вхід для підключення датчика температури
• Вихід сирени
• Вихід зовнішнього індикатору стану

Підключення до точки доступу

За допомогою телефону, планшета або ПК виконати підключення до точки доступу (AP), WiFi мережі KOMCAT-1Web:

Заводські налаштування

Ім’я мережі* - KOMCAT-1Web
Пароль мережі AP - 12345678
IP-адреса пристрою* - 192.168.4.11

* Параметри незмінні

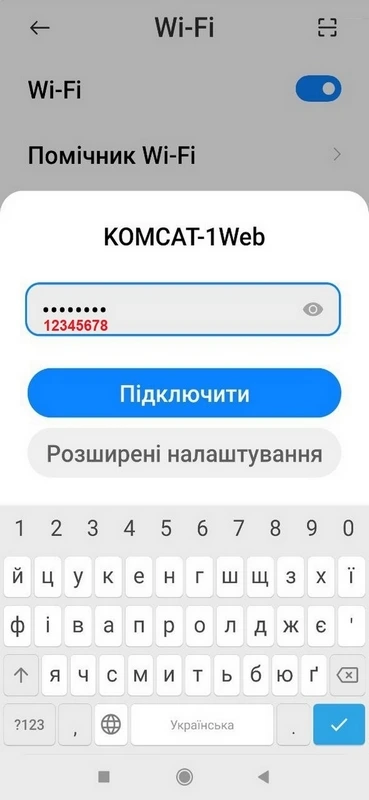

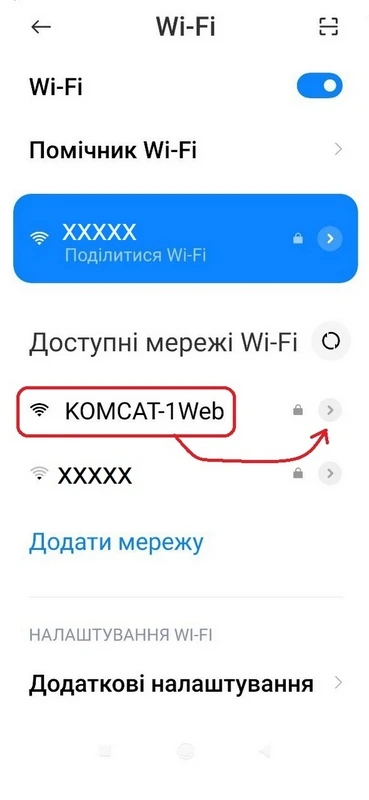

У налаштуваннях мережі вибрати KOMCAT-1Web. Підключитися, ввівши код 12345678.

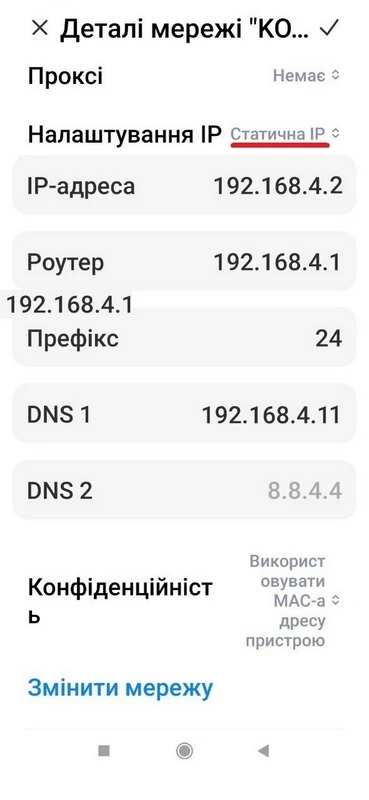

Якщо підключитися не вдається, нижче приклад налаштувань..

$ap1$

$ap2$

$ap3$

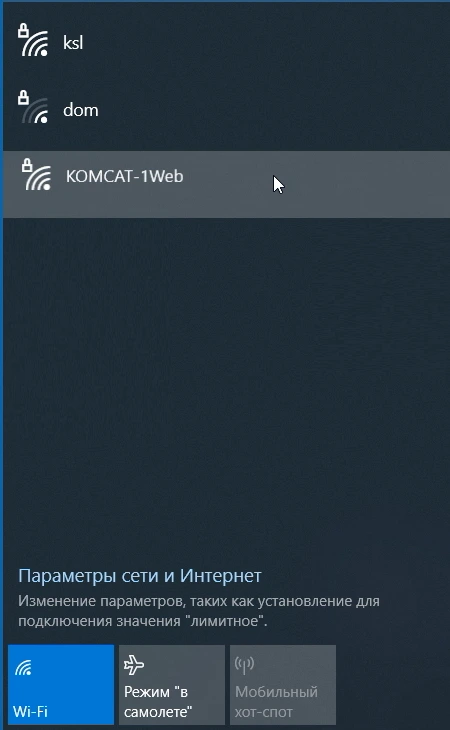

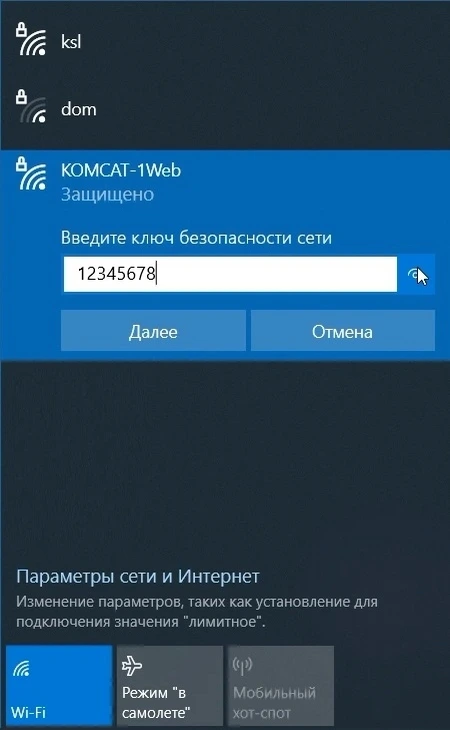

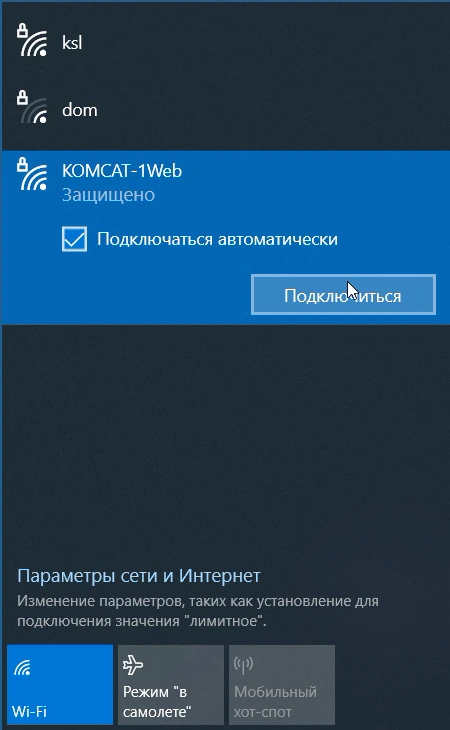

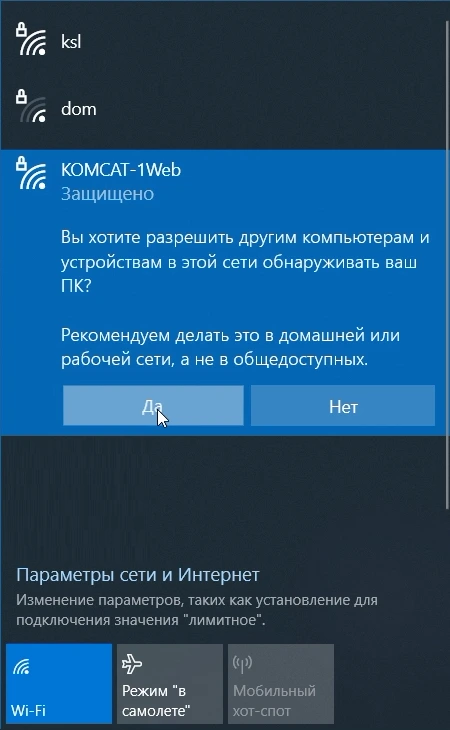

Підключення з PC

$pc1$

$pc2$

$pc3$

$pc4$

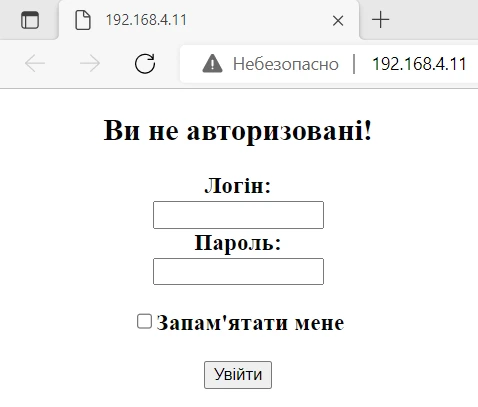

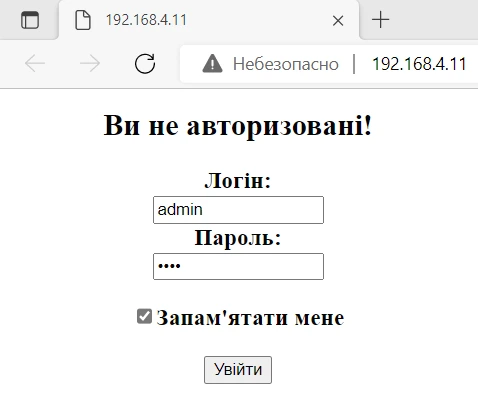

Підключення до вебінтерфейса

На комп'ютері або мобільному телефоні, підключеному до пристрою відкриваємо браузер (Chrome, Opera, Edge і т.д.) і переходимо за адресою 192.168.4.11
Важливо! IP адресу вводимо саме в рядок адреси, а не в рядок пошуку!

$login1$

$login2$

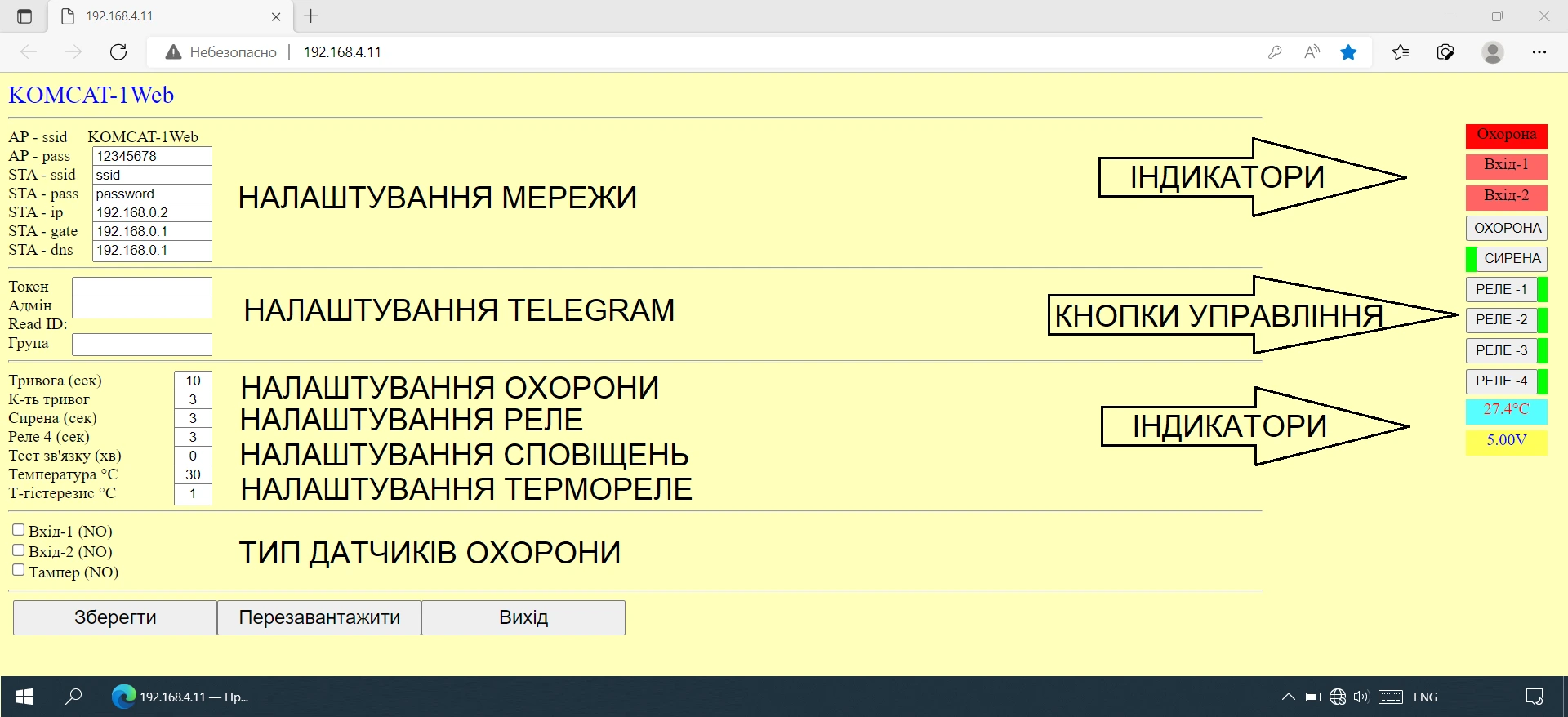

Вебінтерфейс

На екрані завантажиться вебінтерфейс KOMCAT-1Web. Заповніть – змініть усі необхідні рядки з налаштуваннями під ваші потреби.

$webint$

Увага! Вебінтерфейс доступний тільки у режимі роутера та при підключенні до локальної мережі (домашня мережа).

Налаштування мережі

Роутер

$router$

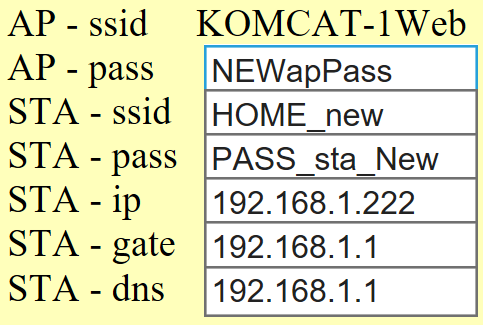

Мережа

$apsta$

Налаштування Telegram

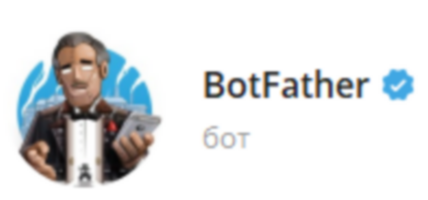

Після відкриття облікового запису в Telegram у рядку пошуку вгорі знайдіть «BotFather». З'явиться повідомлення з переліком всіх команд управління телеграм-ботами, введіть команду / newbot. Після цього введіть унікальне ім’я своєму боту.. Якщо ім'я прийнято, ви отримаєте посилання на створений бот.

$apsta$

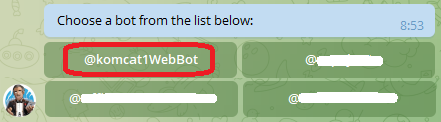

/mybots

$bot1$

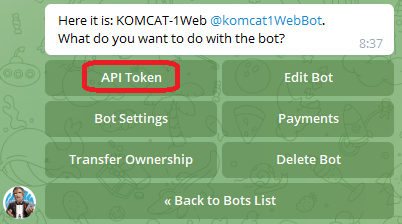

Натиснути API Token

$bot2$

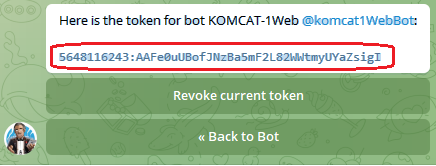

Скопіювати токен бота

$bot3$

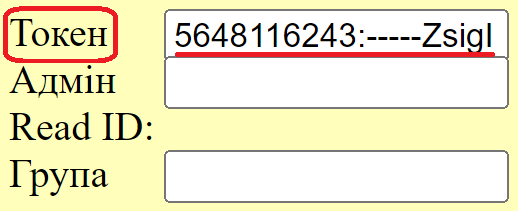

Ввести токен у поле введення 5648116243:----ZsigI

$bot4$

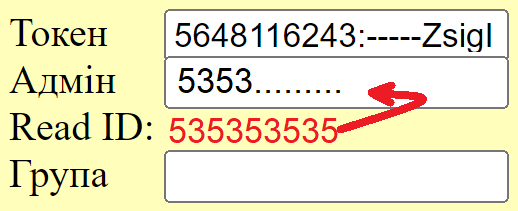

Отримати ID адміністратора

$admin$

У Telegram відкрити бот і відправити будь-яку команду. Відкрити браузер, в адресному рядку ввести IP-адресу пристрою "http://192.168.2.222" і виконати перехід за посиланням. Вебінтерфейс у рядку Read ID: з'явиться номер, це ваш ID. Якщо ви плануєте бути адміністратором, введіть його в поле Адмін.

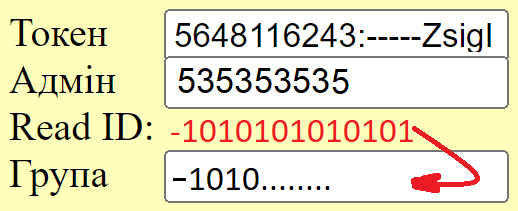

Отримати ID групи

$group$

У Telegram відкрити створену групу у складі з ботом та надіслати будь-яку команду. Відкрити браузер, в адресному рядку ввести IP-адресу пристрою "http://192.168.2.222" та виконати перехід за посиланням. Вебінтерфейс у рядку Read ID: з'явиться номер, це ID групи. Номер групи починається з мінусу. Введіть його у поле Група.

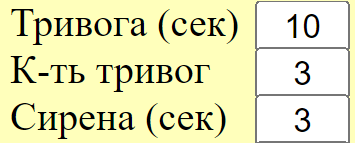

Налаштування Охорони

$guard$

Включення сирени при тривозі від 1сек. до 1год.

Кількість тривог із включенням сирени від 1 до 100 разів.

Включення сирени користувачем від 1сек. до 1год.

Налаштування Реле

Реле 1, 2 працюють лише у тригерному режимі.
Реле 3 працює в тригерному режимі, для зміни режиму на «Термо» з Talegram потрібно відправити команду Ton, вимкнути Toff.
При включенні або Reset, Rst режим вимикається.

Налаштування Реле 4

$relay4$

Імпульсний режим з 1 сек до 9 год.

Якщо «0» тригерний режим

Тест Зв’язку

$testlink$

З Telegram будуть надходити оповіщення із заданим інтервалом тільки для адміністратора. Якщо встановлено "0" оповіщення будуть надходити тільки при старті та рестарті.

Температура

Повідомлення при досягненні заданої температури вмикається командоюTon, вимикаєтьсям Toff.
При увімкненні або Reset, Rst режим сповіщення вмикається.

Задати температуру

$temp$

При досягненні заданої температури надходитимуть push повідомлення з Telegram

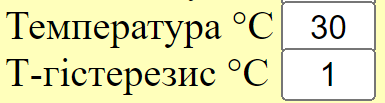

Режим "Термо" Реле 3

Режим вмикається командою Ton, вимикаєтьсям Toff.
При включенні або Reset, Rst режим вимикається.

$termo$

Режим «Термо» підтримка заданого температурного режиму. Гістерезис = 1 включення 29.9°C – вимкнення 31°C. Гістерезис = 3 включення 27.9°C – вимикання 33°C

Індикатори вебінтерфейсу

$oxpoff$ $oxpon$

Охорона вимкнена-зелений
Охорона увімкнено-червоний

$z1ok$ $z1fail$

Датчик 1 норма-зелений
Датчик 1 обрив-червоний

$z2ok$ $z2fail$

Датчик 2 норма-зелений
Датчик 2 обрив-червоний

$tempind$

Температура

$voltage$

Напруга

Кнопки вебінтерфейсу

$knobохр$

Кнопка охорони
Увимкнення-вимкнення

$knobsrn$

Кнопка сирени
Увимкнення-вимкнення

$sirenoff$ $sirenon$

Реле 2 вимкнено-зелений
Реле 2 увімкнено-червоний

$r1off$ $r1on$

Реле 1 вимкнено-зелений
Реле 1 увімкнено-червоний

$r2off$ $r2on$

Реле 2 вимкнено-зелений
Реле 2 увімкнено-червоний

$r3off$ $r3on$

Реле 3 вимкнено-зелений
Реле 3 увімкнено-червоний

$r4off$ $r4on$

Реле 4 вимкнено-зелений
Реле 4 увімкнено-червоний

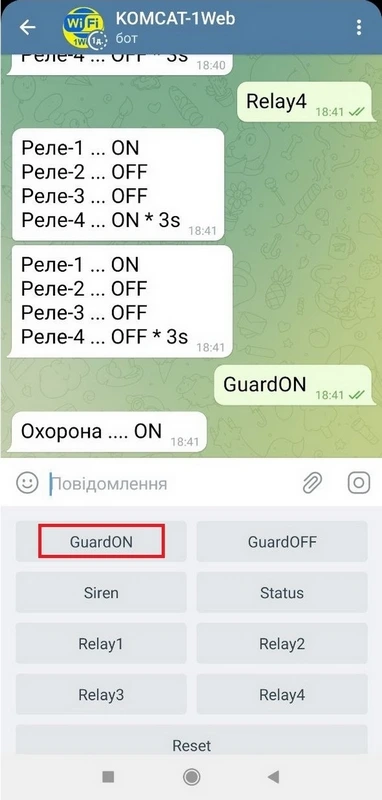

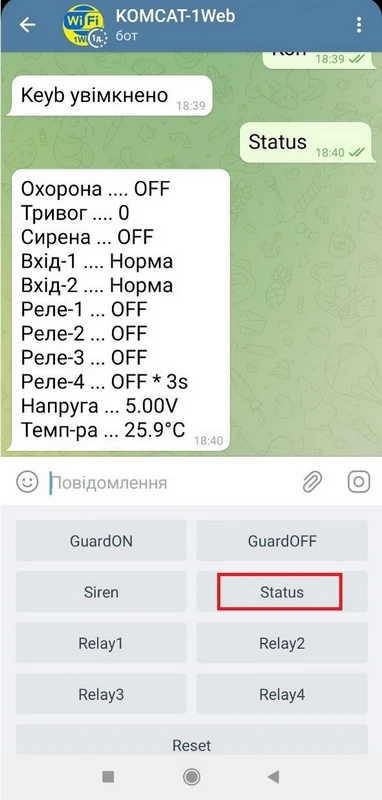

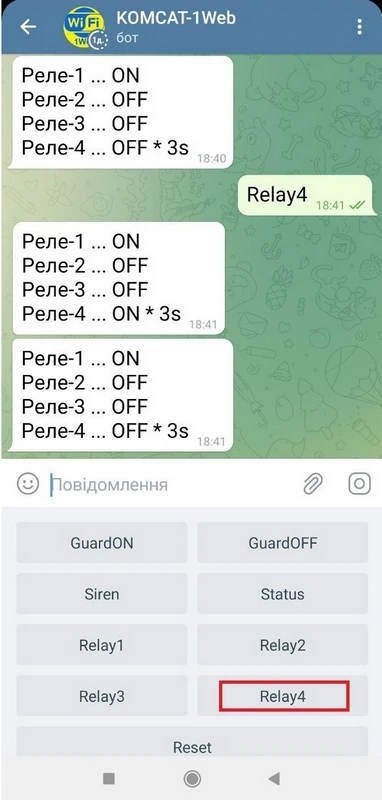

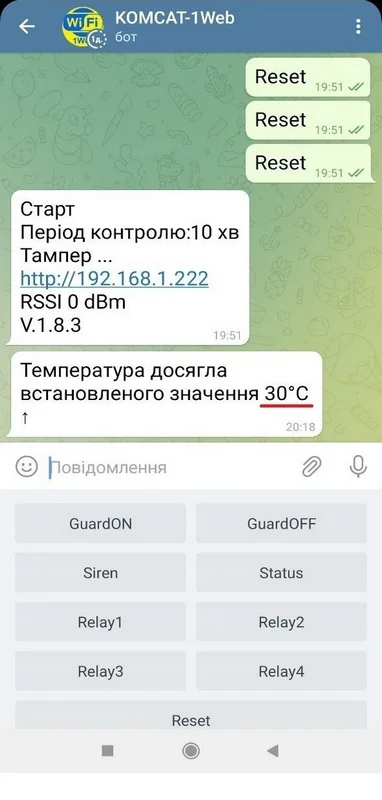

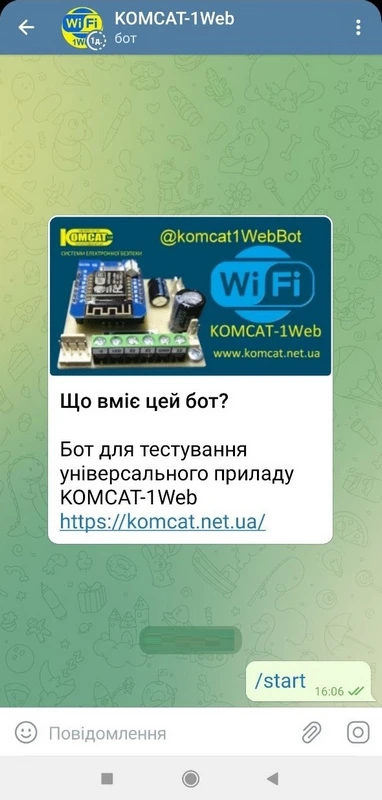

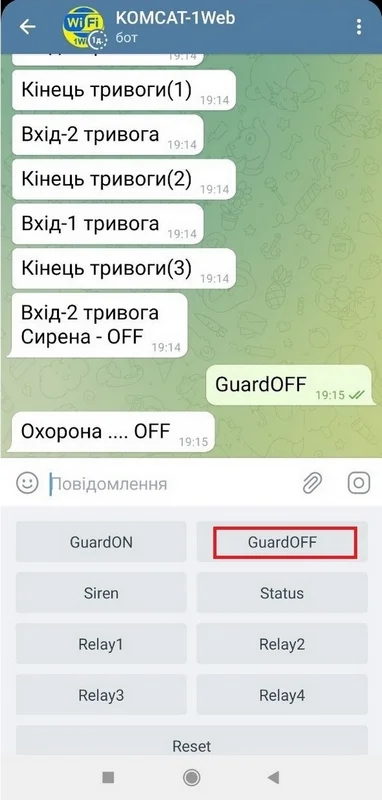

Оповіщення та управління Telegram

Для коректної роботи необхідно обов'язково закрити вебінтерфейс!!!

$1tlg$

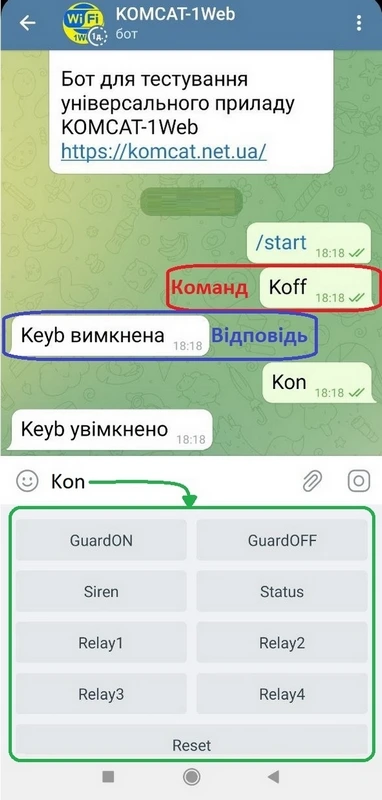

$2tlg$

$3tlg$

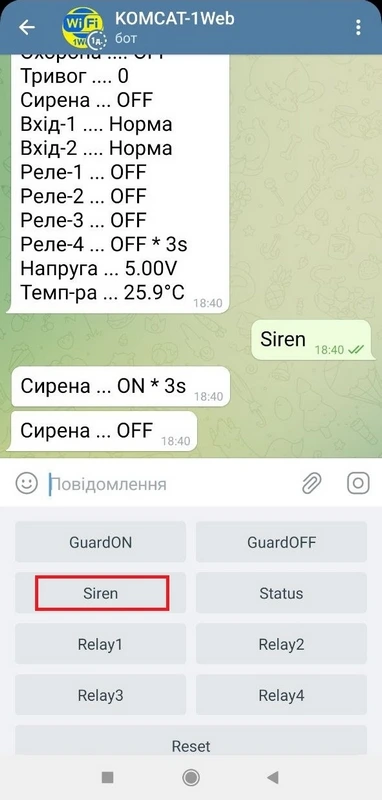

$4tlg$

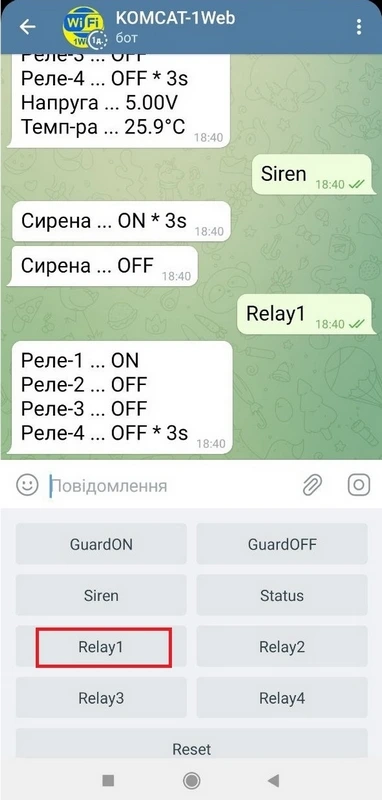

$5tlg$

$6tlg$

$7tlg$

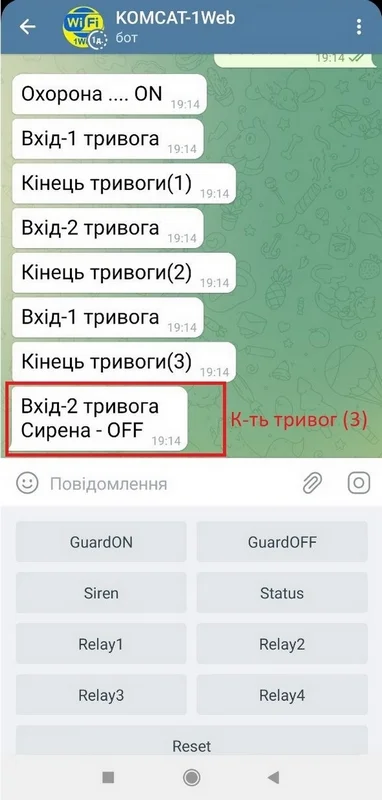

$8tlg$

$9tlg$

$10tlg$

$11tlg$

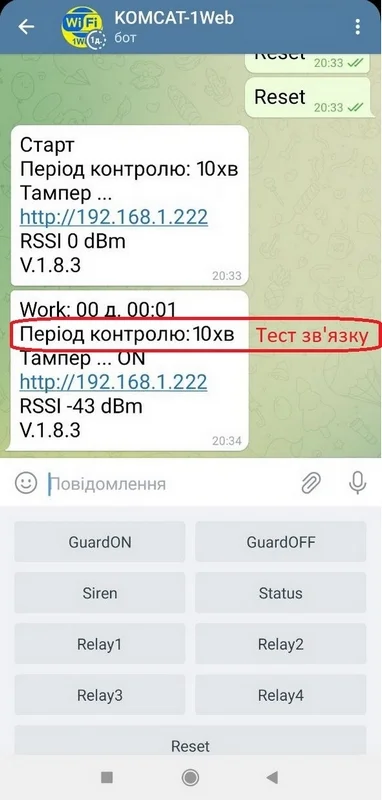

$12tlg$

Список команд Telegram

КОМАНДА	ОПИС	ВІДПОВІДЬ БОТА	ПРИМІТКИ
GuardON	Увімкнути охорону	Так	Reset - OFF
GuardOFF	Вимкнути охорону	Так	-
Siren	Увімкніть сирену користувачем	Так	Reset - OFF
Status	Стан приладу	Так	-
Relay1	Увімкнути - вимкнути реле 1	Так	Reset - OFF
Relay2	Увімкнути - вимкнути реле 2	Так	Reset - OFF
Relay3	Увімкнути - вимкнути реле 3	Так	Reset - OFF
Relay4	Увімкнути - вимкнути реле 4	Так	Reset - OFF

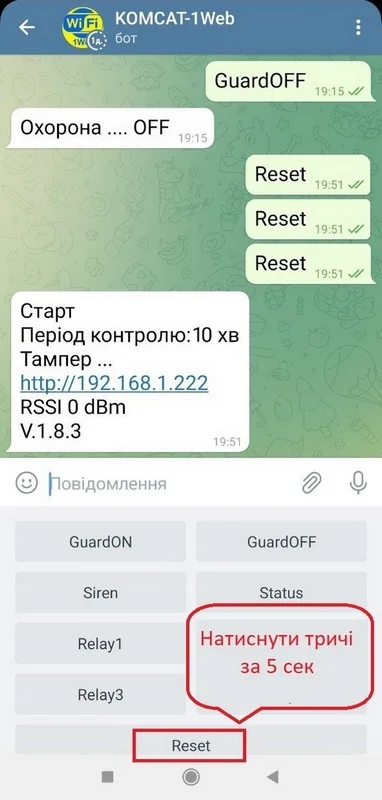

Reset	Скинути прилад	Так	3 натискання (5с)
Rstxxxx	Скинути прилад	Так	xxxx pass admin - 2 натискання
Koff	Вимкнути екранну клавіатуру	Так	-
Ip	Час роботи, IP, Тампер, RSSI, Версія	Так	-
Aon	Увімкнути оповіщення Тампер	Ні	Тільки V.1.8.3 Індикація у «Status»
Aoff	Вимкнути оповіщення Тампер	Ні	Тільки V.1.8.3 Індикація у «Status»
Ton	Увімкнути терморежим Реле 3	Ні	Reset - ON
Toff	Вимкнути терморежим Реле 3	Ні	Reset - OFF
Tn	Увімкнути сповіщення про температуру	Ні	Reset - ON
Tf	Вимкнути сповіщення про температуру	Ні	Reset - OFF
При подачі живлення, або після команди "Reset", прилад надішле Push повідомлення про старт "Start" прилоду адміністратору.

Технічні характеристики:

Контролер: ESP-12F ESP8266EX Wi-Fi, система з одною мікросхемою, заснована на ядрі Tensilica L106 з ультра-низьким споживанням енергії, 32-біта
Робоча напруга: 3,3 В
Живлення: 3,3/5 В
Робочий струм: 71-80 мА
Максимальний струм споживання: 300 мА
Струм неглибокого сну: 2 мА
Струм глибокого сну: 0,02 мА
Флеш-пам'ять: 32 Мбіт / 4 Мб
Протоколи Wi-Fi: 802.11 b/g/n
Діапазон частот: 2.4ГГц-2.5ГГЦ (2400М-2483.5М)
Режими Wi-Fi: клієнт, точка доступу, клієнт+точка доступу (station, softAP, station+softAP)
Захист: WPA-PSK, WPA2-PSK
Протокол шифрування: WEP, TKIP, AES
Мережеві протоколи: IPv4, TCP/UDP/HTTP/FTP
Виведення загального призначення (вхід/вихід, gpio): 13
Максимальний струм для контакту загального призначення: 12 мА, рекомендував 6 мА
Аналогові входи: 1, 10-біт
Виходи з ШІМ : 4
Технологія STBC, 1x1 MIMO, 2x1 MIMO
Вихідна потужність у режимі 802.11b: +20dbm
Інтерфейси: UART, SPI, HSPI, SDIO, I2C, I2S, IRDA, GPIO, PWM
Інтегрований перемикач прийому/передачі, координація високочастотного трансформатора, підсилювач живлення
Інтегровані блоки: затвердження мережі, автоматична автоматизація частот, контроль потужності, блоки регулювання
Wi-Fi Antenna: PCB, розведена на платі у вигляді треку
Підтримка файлової системи SPIFFS
Smart Link Support для пристроїв для Andriod та iOS
Підтримка інтерпретаторів АТ-команд та Nodemcu Lua, хмарного сервера та наборів розробки (SDK), оновлення програмного забезпечення через UART/OTA (повітрям)
Крок між контактами: 2,54 мм
Світлодіодна індикація: користувальчиский виведення GPIO2
Робоча температура: -40°C ...+85°C
Розміри: 46,6 x 23,1 x 4,1 мм

$screensaver$

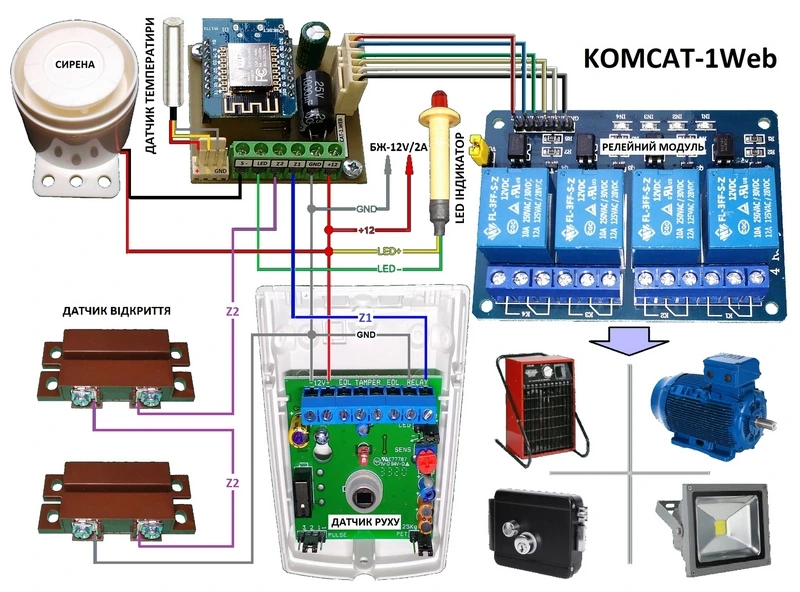

$scheme1web$
