Призначення
KOMCAT-1.TS, модуль не потребує фінансових витрат при експлуатації, на відміну від GSM зв'язку! Модуль використовується на об'єктах із Wi-Fi мережею для охорони. Підійде до застосування у квартирі, дачі, складі, офісі тощо. Управління та оповіщення здійснюється за допомогою push-повідомлень із клауд-месенджера Telegram. Є можливість роботи у групі – до 200 000 користувачів. KOMCAT-1.TS має веб-інтерфейс для налаштування та керування. Модуль може працювати у двох режимах AP та STA. Режим AP для початкових налаштувань та роботи без роутера. У цьому режимі керування здійснюється лише з веб-інтерфейсу. У режимі STA модуль підключено до Інтернету через роутер з можливістю локального доступу до веб-інтерфейсу та керування через Telegram.
Характеристики:
■ Протокол WiFi: 802.11b/g/n
■ Частотний діапазон: 2.4GHz
■ Контроль рівня сигналу: RSSI
■ Розмір вільної пам'яті: MF bit
■ Живлення: +3,5...+13,6 VDC
■ Контроль живлення: +3,3...+10 VDC
■ Push сповіщення критичного значення живлення: 3,5 V
■ Струм споживання в режимі STA: менше 78 мкА
■ Струм споживання під час пошуку мережі: до 200 мА
■ Тип датчиків: NC/NO
■ Максимальна напруга на вході: 5 VDC
■ Вихід - транзистор MOSFET: видає мінус на 30 сек.
■ Максимальне значення виходу за напругою та струмом: 20 VDC - 0,5 А
■ Індикація стану: вбудований червоний світлодіод
■ Робоча температура: від -30°С до +40°С
■ Допустима вологість: до 80%

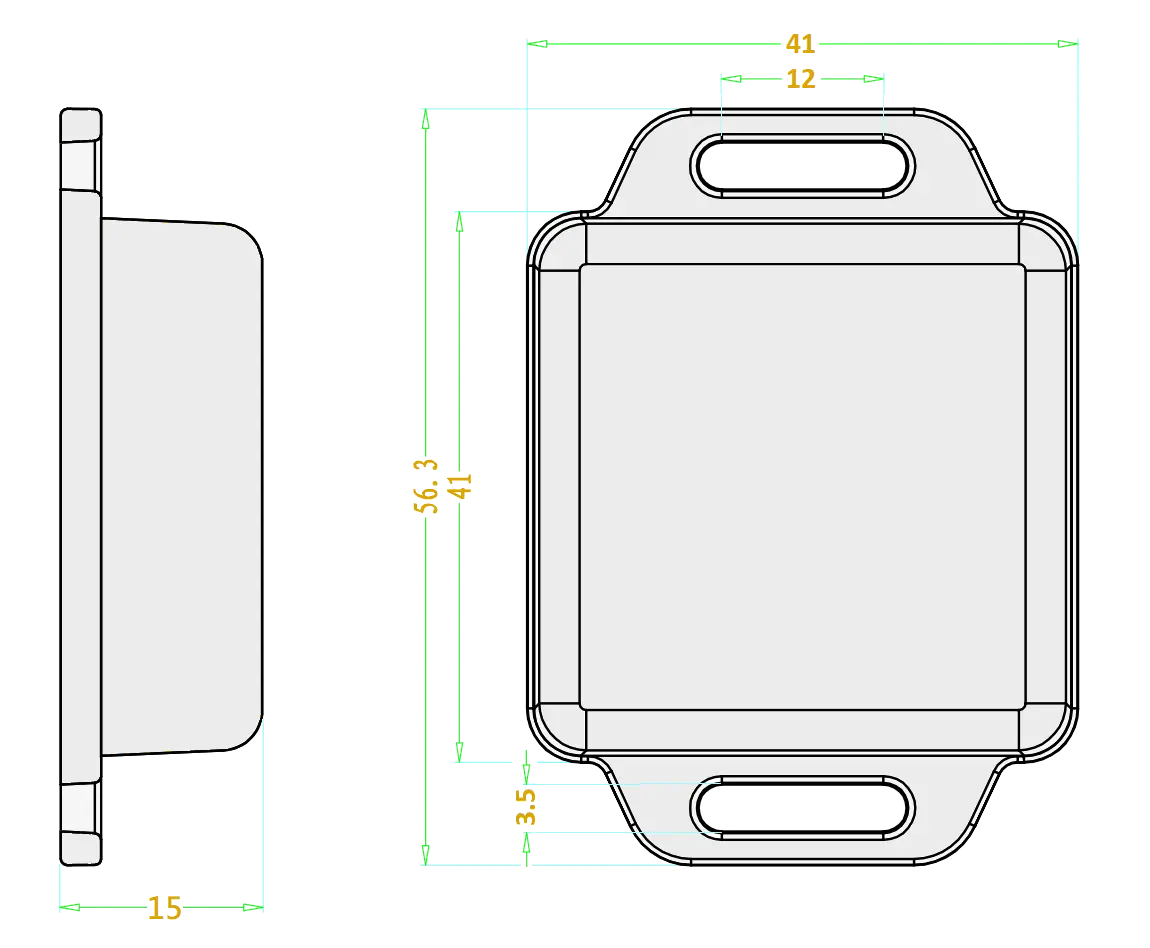

■ Габаритні розміри модуля: 41 x 41 x 15 мм
Будьте уважні під
час підключення, помилка може пошкодити пристрій!
Виходи модуля та їх призначення:
◉ Червоний: + живлення
◉ Чорний: - живлення
◉ Білий: датчик
◉ Синій: сирена
Внутрішний led індикатор:
• Підключений до точки доступу, період блимання 0,2 секунди
• Підключений до домашньої мережі, період блимання 1 сек. - спалах коротший за паузу на ¼
• Режим ОХОРОНА, період миготіння 1 сек. - спалах, довший за паузу на ¾
Підключення для налаштування

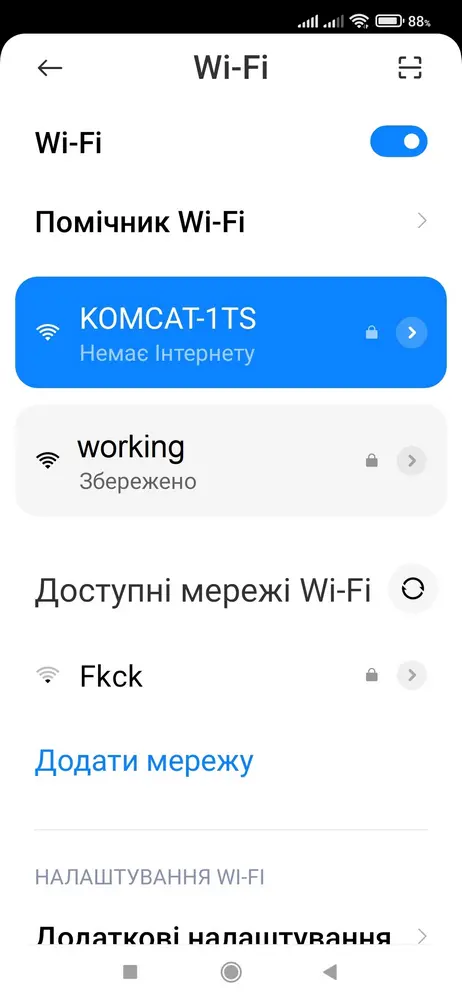

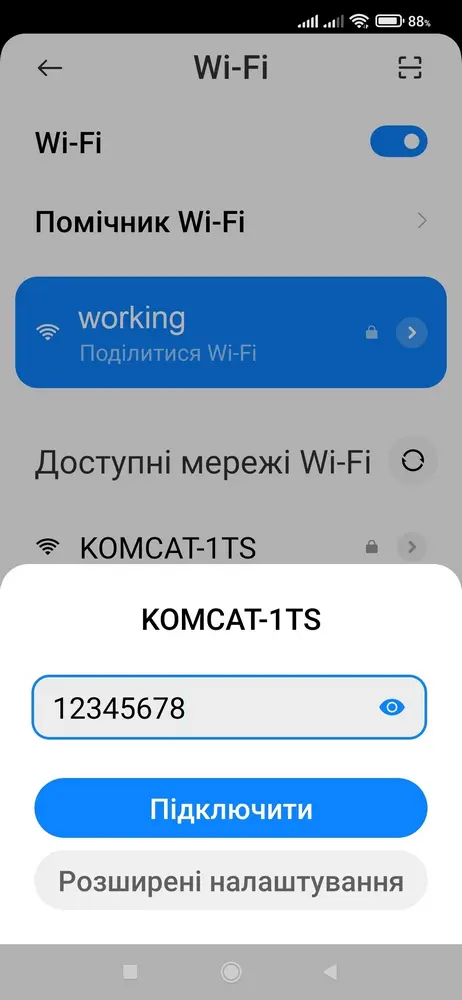

Подати на пристрій живлення. Вбудований червоний світлодіод швидко блимає всередині корпусу. За допомогою телефону, планшета або ПК виконати підключення до точки доступу (AP), WiFi мережі KOMCAT-1TS:
Заводські налаштування точки доступу
- Ім’я мережі* - KOMCAT-1TS
- Пароль мережі AP - 12345678
- IP-адреса пристрою* - 192.168.4.11
* Параметри незмінні
Відео налаштуванняСкидання до заводських налаштувань
Для скидання, потрібно постійним магнітом здійснити кругові рухи у лівій фронтальній частині пристрою. Внутрішній червоний світлодіод швидко блимає. При цьому скинуть налаштування домашньої мережі, а також пароль точки доступу на 12345678.
Заводські налаштування домашньої мережі
- Ім’я мережі - ssid
- Пароль - pass_sta
- Ір адреса - 192.168.0.11
- Шлюз - 192.168.0.1
- DNS - 192.168.0.1

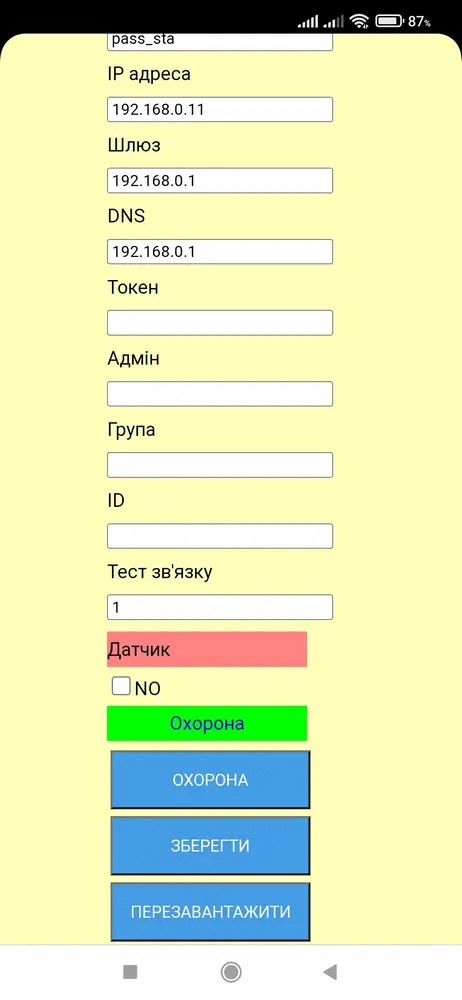

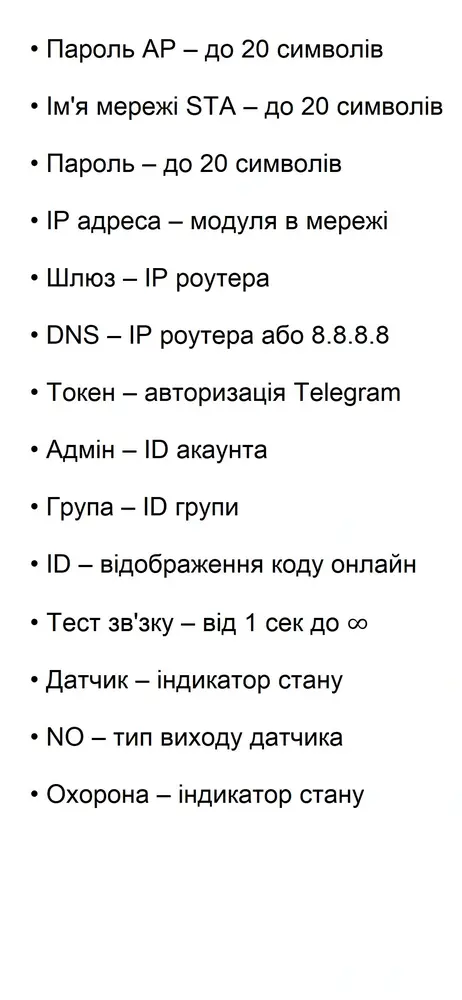

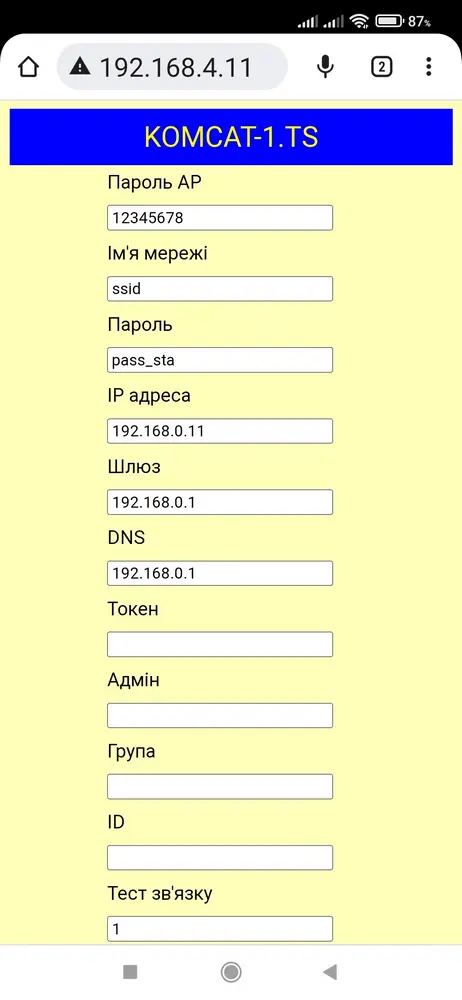

Вебінтерфейс налаштувань та керування http://192.168.4.11/
Налаштування Telegram
Після відкриття облікового запису в Telegram у рядку пошуку вгорі знайдіть «BotFather». З'явиться повідомлення з переліком всіх команд управління телеграм-ботами, введіть команду / newbot. Після цього введіть унікальне ім’я своєму боту. Якщо ім'я прийнято, ви отримаєте посилання на створений бот.
Натиснути /mybots
Виберіть бота зі списку та натиснути
Копіювати токен бота в буфер обміну
Токен
Вставити токен бота 5648116243:----ZsigI у поле
Отримати ID адміністратора
У Telegram відкрити бот власником якого ви є і відправити будь-яку команду. Відкрити браузер, в адресному рядку ввести IP-адресу пристрою "http://192.168.X.XXX" і виконати перехід за посиланням. Вебінтерфейс у рядку ID з'явиться номер, це ваш ID. Введіть його в поле Адмін.
Отримати ID групи
У Telegram відкрити створену групу у складі з ботом та надіслати будь-яку команду. Відкрити браузер, в адресному рядку ввести IP-адресу пристрою "http://192.168.X.XXX" та виконати перехід за посиланням. У вебінтерфейсі в рядку ID з'явиться номер, це ID групи. Номер групи починається з мінусу. Введіть його у поле Група.
Тест зв’язку
З Telegram надходитимуть оповіщення "Тест ОК" із заданим інтервалом тільки для адміністратора. Тест слугуе для контролю підключення модуля к Telegram та мережі Internet. Якщо встановлено "0", повідомлення не надсилаються. Інтервал від 0 до 24 годин, крок 1 хвилина.
Індикатор стану датчика
Порушення охоронного шлейфу
Охоронний шлейф у нормальному стані
Вибір типу датчика
Вихід датчику в режимі охорони замкнутий, при тривозі розмикається.
Вихід датчика в режимі охорони розімкнуто, при тривозі замикається.
Індикатор стану охорони
Без охорони
Під охороною

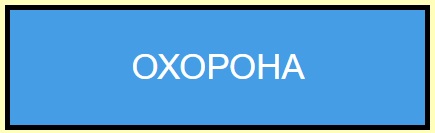

Кнопка постановки – зняття охорони.

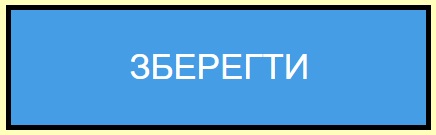

Записати введені налаштування.

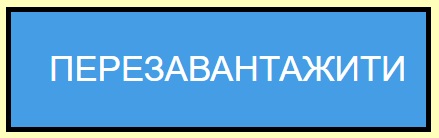

Перезавантажити модуль.
Повідомлення та керування Telegram одним користувачем (admin)
Повідомлення під час старту або перевантаження модуля.

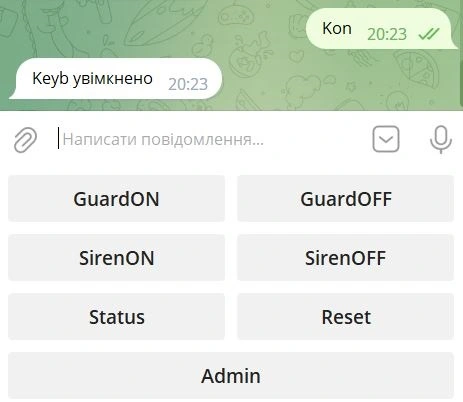

Увімкнути екранну клавіатуру командою Kon. Вимкнути Koff. Також клавіатура вимикається під час очищення історії в Telegram. У разі перевантаження або старту рекомендується спочатку вимкнути, а потім увімкнути клавіатуру.
Натисніть GuardON, щоб увімкнути охорону.
Натисніть GuardOFF, щоб вимкнути охорону.
Натисніть SirenON сирена увімкнется, SirenOFF сирена вимкнеться. Управління сиреною здійснюється тільки коли вимкнуто режим охорона.
Натисніть Status, щоб дізнатися стан охорони, сирени та охоронного шлейфу.
Натисніть Reset тричі на клавіатурі, або надіслати три повідомлення, щоб перезавантажити модуль.
Натисніть Admin , щоб отримати техничні дані від модуля.
■ Тест - период опроса модуля в хвилинах.
■ RSSI - рівень потужності сигналу
■ V-in - вхідна напруга живлення
■ MF - залишок вільної пам'яті
■ http://192.168.ХХХ.ХХХ - адреса вебінтерфейсу
Якшо вхідна напруга живлення досягла значення 3,5 вольт, буде надіслано повідомлення - ЖИВЛЕННЯ НИЗЬКЕ!
При тривозі відправляються Push повідомлення "ТРИВОГА!" з інтервалом 10 секунд, доки працює
сирена.
Сирена вимкнеться через 30 секунд, і відправиться повідомлення "КІНЕЦЬ ТРИВОГИ".
Оповіщення та управління Telegram в групе
Відмінність полягає в тому, що клавіша "Admin" функціонально недоступна користувачам групи. Інші функції доступні у повному обсязі.
Варіант підключення
