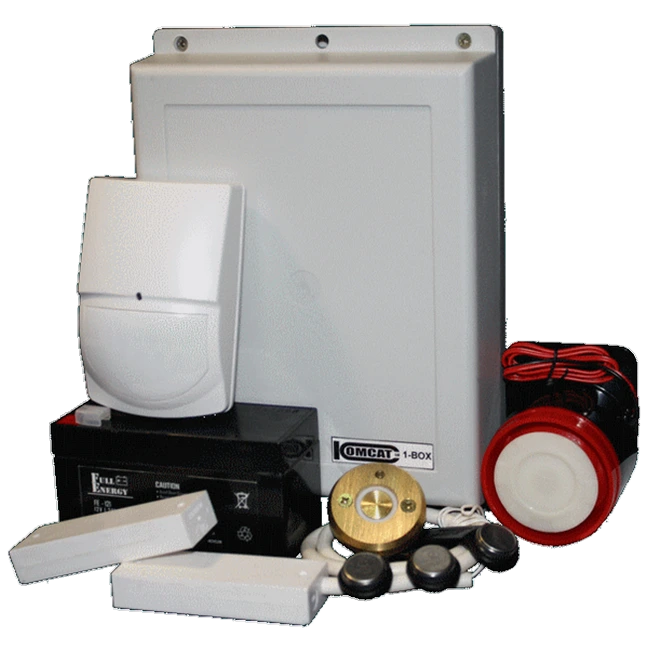

Охоронний прилад
- Вхід – підключення охоронних датчиків;
- Вхід – підключення зовнішнього зчитувача типу Dallas Touch Memory або EM-Marine;Tea
- Вихід – триколірна індикація стану приладу;
- Вихід – сирени з типом контактів 1С;
- Вихід – індикація стану акумулятора*;
- Вихід – живлення.
МОЖЛИВОСТІ
- Кількість ключів користувача 15 шт.
- Тривалість роботи сирени 1-30 хв. дискретність 1 хв.
- Час вихід 0-180 сек. дискретність 10 с.
- Час входу 0-180 сек. дискретність 10 с.
- Світлозвукова індикація тривоги
- Світлозвукова індикація обриву охоронного шлейфу
- Світлозвукова індикація підбору ключа
- Автоматичне відновлення стану охорони після тривоги
- Пам'ять тривог
- Пам'ять стану при знеструмленні
- Пам'ять підбору ключа
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ
- Вхідна напруга 150-240VAC
- Вихідна напруга 13.65VDC
- Нормальний стан охоронного шлейфу – присутність +12V (13.65VDC)
- Максимальний вихідний струм 1.85А
- Струм споживання в режимі "норма" 20 mA
- Максимальне комутоване навантаження реле 36VDC-2А
- Плавкий запобіжник 5x20 F 100мА 250V
- Встановлюваний акумулятор 12V-1.2А
- Максимальна довжина кабелю (кручена пара) до зчитувача 30м.
- Індикація розряду акумулятора*
ПРОГРАМУВАННЯ (Індикація установок - світлодіод зчитувача)
– Встановити перемичку PROG.
– Подати живлення на прилад.
– Червоний світлодіод блимне один раз.
– Усі налаштування та ключі з пам'яті приладу видалені.
Запис ключів
– Червоний світлодіод горить.
– Перший записаний ключ призначається "Майстер ключ".
– Після програмування «Майстер ключ» використовується, як звичайний ключ користувача.
– Піднести ключ до зчитувача для запису.
– Червоний світлодіод гасне на 1 сек. - ключ записаний і так до 15 ключа.
– Після запису всіх ключів на 3 сек. спалахує зелений світлодіод.
Тривалість сирени (1-30 хв.)
– Два раз блимає червоний світлодіод.– Жовтий світлодіод – прийом ключа.
– При кожному дотику тривалість збільшується на 1хв., підтвердження зелений потім жовтий.
– Ключ не підносимо, сирена не вмикається.
Тривалість виходу (10-180 сек.)
– Три рази блимне червоний світлодіод.– Жовтий світлодіод – прийом ключа.
– При кожному торканні ключем збільшує затримку на 10 сек., підтвердження зелений потім жовтий.
– Ключ не підносимо, затримки на вихід немає.
Тривалість на вхід (10-180 сек.)
– Чотири рази блимне червоний світлодіод.– Жовтий світлодіод – прийом ключа.
– При кожному торканні ключем збільшує затримку на 10 сек., підтвердження зелений потім жовтий.
– Ключ не підносимо, затримки на вхід немає.
Режим аварія
– П'ять раз блимне червоний світлодіод.– Жовтий світлодіод – прийом ключа.
– Ключ підносимо, підтвердження зелений, потім жовтий режим заданий.
– Ключ не підносимо, режим не заданий.
– Зелений світлодіод, прилад перейшов у робочий стан.
– Прибрати перемичку!
Кінець програмування
ПРИНЦИП РОБОТИ:
Прилад без охорони – на зчитувачі включений зелений світлодіод. Для встановлення під охорону необхідно піднести зареєстрований ключ до зчитувача, включається червоний світлодіод - прилад під охороною. Якщо охоронний шлейф під час встановлення під охорону розімкнуто, прилад не стане під охорону і просигналізує короткочасним включенням жовтого світлодіода. При спробі встановлення під охорону незареєстрованим (чужим) ключем на 1 сек. включається3 сирена, така ж реакція відбудеться і в режимі охорони. Якщо встановлено час на вихід, після перевірки ключа та шлейфу на 1 сек. вмикається червоний світлодіод. Потім блимає зелений світлодіод на запрограмований час, при цьому порушення охоронного шлейфу не викликає тривоги. Після закінчення часу на вихід прилад перейде в режим охорони – увімкнеться червоний світлодіод. При затримці на вхід блимає на зчитувачі зелений світлодіод, при цьому порушення шлейфу не викликає тривоги. Після закінчення часу на вхід, якщо ключ не рахований відбудеться включення сирени. У разі порушення шлейфу в режимі охорони червоний світлодіод швидко почне блимати з періодом 0,2 сек. із включенням сирени. Після закінчення тривоги пристрій перевірить стан охоронного шлейфу. Шлейф у нормі, червоний світлодіод блимає з періодом 1,5 сек. пристрій повернувся в режим охорони. Якщо шлейф не відновився після тривоги, прилад переходить в режим аварії, при цьому сирена і червоний світлодіод синхронно включаються і вимикаються з періодом 3 сек. поки не буде відновлено шлейф або прилад знято з охорони. При спробі підбору ключа (злому) в режимі охорони прилад після зняття з охорони просигналізує короткочасним подвійним включенням жовтого світлодіода. Щоб зняти з охорони необхідно піднести зареєстрований ключ до зчитувача, світлодіод змінить колір із червоного на зелений, а потім один раз блимне – прилад знятий з охорони.
Індикація подій у режимі охорона:
- Червоний світлодіод горить – тривоги не було
- Червоний світлодіод блимає з періодом 1,5 сек – була тривога під час охорони
- Червоний світлодіод блимає з періодом 3 с – обрив шлейфу під час охорони
Стан світлодіодів на платі КОМСАТ-1
- Зелений світлодіод світиться – наявність 5VDC
- Червоний світлодіод горить – шлейф норма

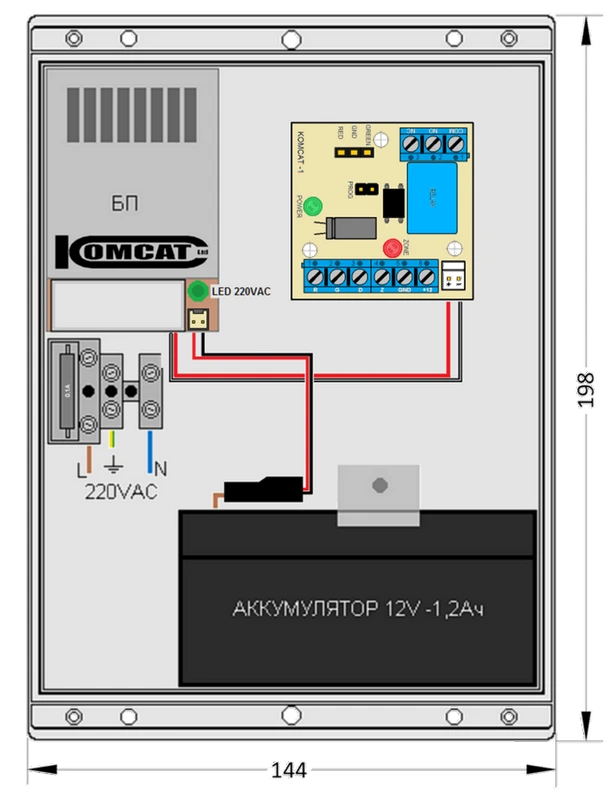

Стан світлодіода блоку живлення
- Зелений світлодіод горить – наявність AC220VAC
Увага!

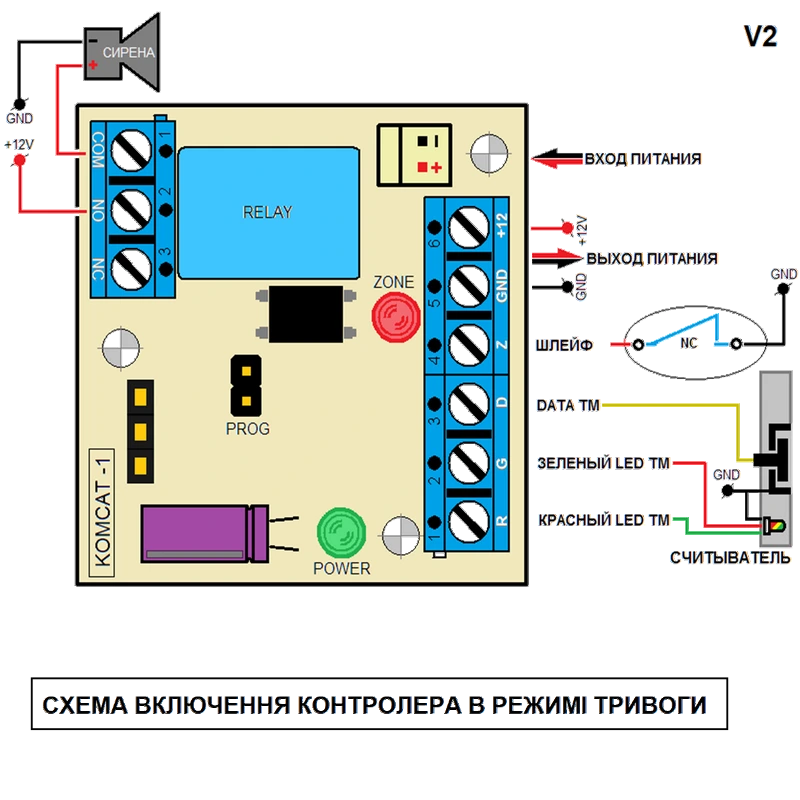

Дотримуйтесь правильності підключення відповідно до схеми. При помилковому поданні вхідної напруги на входи R, G, D, а також на відкриті елементи на платі контролера спричинить поломку приладу та зчитувача.Також при підключенні зчитувача на відстань більше 2 метрів рекомендується використовувати кручену пару.
